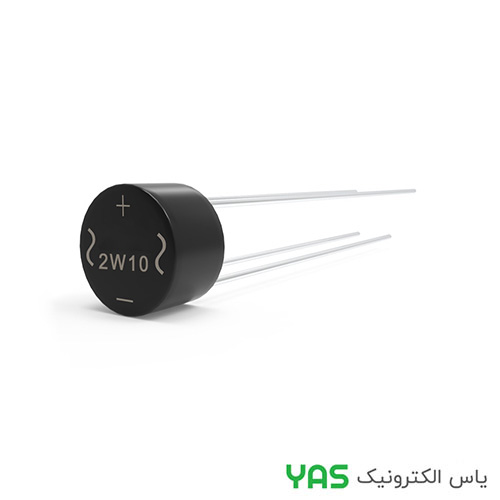

پل دیود 2W10 اورجینال :
پل دیود 2W10 یک یکسوساز پل تمامموج از نوع سیلیکونی گلسپسیویت (Glass Passivated) است که برای تبدیل ولتاژ AC به DC در منابع تغذیه سبک، آداپتورها، تجهیزات الکترونیکی، درایور LED و مدارات عمومی طراحی شده و به دلیل ابعاد کوچک، قیمت اقتصادی و تحمل ولتاژ بالا، یکی از پل دیودهای پرمصرف در مدارهای کمتامتوسط محسوب میشود.
این قطعه شامل چهار دیود داخلی در یک پکیج کوچک پلاستیکی است و برای کاربردهای جریان پایین و طراحیهای فشرده بسیار مناسب میباشد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | Single Phase Bridge Rectifier |
| جریان متوسط خروجی (IF(AV)) | 2 A |
| ولتاژ معکوس تکرارشونده (VRRM) | 1000 V |
| ولتاژ RMS ورودی | 700 V |
| جریان Surge (IFSM) | 50 تا 60 A |
| افت ولتاژ مستقیم (VF) | حدود 1.1 V در هر دیود |
| دمای کاری | -55 تا +150 °C |
| پکیج | WOM / 2W Series (Through Hole) |
| نوع ساخت | Glass Passivated |
ویژگیهای کلیدی
• پل دیود یکسوساز تمامموج مناسب AC به DC
• جریاندهی 2 آمپر برای کاربردهای سبک
• تحمل ولتاژ بالا تا 1000 ولت
• مناسب برای منابع تغذیه کوچک و آداپتورها
• ابعاد کوچک و مناسب PCB فشرده
• قابلیت تحمل جریان لحظهای (Surge) بالا
• افت ولتاژ مناسب و راندمان قابل قبول
• قیمت اقتصادی و دسترسی آسان
کاربردهای پیشنهادی
• منابع تغذیه سبک (SMPS کوچک)
• آداپتورها و شارژرهای کممصرف
• درایور LED های کوچک
• مدارات یکسوساز AC به DC
• تجهیزات الکترونیکی مصرفی
• بردهای تغذیه کمقدرت
• پروژههای الکترونیکی و DIY
• سیستمهای کنترلی سبک
دیتاشیت پل دیود 2W10 :
