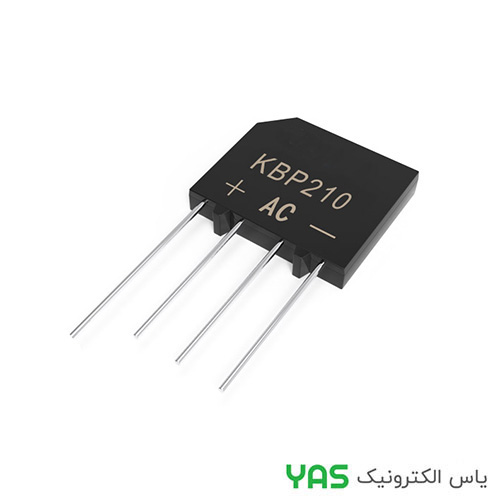

پل دیود KBP210 اورجینال :
پل دیود KBP210 یک یکسوساز پل تمامموج از نوع سیلیکونی گلسپسیویت (Glass Passivated) است که برای تبدیل ولتاژ AC به DC در منابع تغذیه سوئیچینگ، آداپتورها، تجهیزات الکترونیکی سبک، درایور LED و مدارات عمومی طراحی شده و به دلیل تحمل ولتاژ بالا و ابعاد مناسب، یکی از پل دیودهای پرکاربرد در مدارهای تغذیه کمتامتوسط محسوب میشود.
این قطعه شامل چهار دیود داخلی در یک پکیج یکپارچه است و برای استفاده در ورودی AC به DC در مدارهای عمومی و صنعتی سبک بسیار مناسب میباشد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | Single Phase Bridge Rectifier |
| جریان متوسط خروجی (IF(AV)) | 2 A |
| ولتاژ معکوس تکرارشونده (VRRM) | 1000 V |
| ولتاژ RMS ورودی | 700 V |
| جریان Surge (IFSM) | 60 A |
| افت ولتاژ مستقیم (VF) | حدود 1.0 تا 1.1 V در هر دیود |
| دمای کاری | -55 تا +150 °C |
| پکیج | KBP (Through Hole) |
| نوع ساخت | Glass Passivated |
ویژگیهای کلیدی
• پل دیود یکسوساز تمامموج مناسب AC به DC
• جریاندهی 2 آمپر برای کاربردهای سبک
• تحمل ولتاژ بالا تا 1000 ولت
• مناسب برای منابع تغذیه و آداپتورهای کوچک
• افت ولتاژ مناسب و راندمان قابل قبول
• قابلیت تحمل جریان لحظهای (Surge) بالا
• طراحی استاندارد و نصب آسان روی PCB
• قابلیت اطمینان بالا در کاربردهای عمومی
کاربردهای پیشنهادی
• منابع تغذیه سوئیچینگ سبک (SMPS)
• آداپتورها و شارژرهای کممصرف
• درایور LED
• مدارات یکسوساز AC به DC
• تجهیزات الکترونیکی عمومی
• بردهای تغذیه سبک
• پروژههای الکترونیکی DIY
• سیستمهای کنترلی و کوچک
دیتاشیت پل دیود KBP210 :
