رگولاتور ولتاژ LM337
رگولاتور ولتاژ LM337 یک رگولاتور خطی قابل تنظیم از نوع منفی (Negative Adjustable) است که برای تولید ولتاژهای منفی پایدار در مدارهای الکترونیکی طراحی شده است. این آیسی با برخورداری از حفاظت داخلی در برابر جریان بیش از حد و دمای بالا، گزینهای مطمئن برای منابع تغذیه دقیق و مدارهای حساس به نویز محسوب میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | Negative Adjustable Voltage Regulator |
| بازه ولتاژ خروجی | -1.2V تا -37V |
| حداکثر جریان خروجی | 1.5A |
| افت ولتاژ (Dropout) | 2V تا 3V |
| حفاظت داخلی | اضافه جریان و اضافه دما |
| ریپل ریجکشن | حدود 80dB |
| نوع بدنه | Plastic / Metal |
| پکیج | TO-220 / TO-263 |
| دمای کاری | -40°C تا +125°C |
ویژگیهای کلیدی
- رگولاتور قابل تنظیم ولتاژ منفی
- بازه ولتاژ خروجی تا -37V
- جریان خروجی بالا تا 1.5A
- حفاظت داخلی در برابر اتصال کوتاه
- ریپل نویز بسیار پایین در خروجی
- پایداری بالا در شرایط بار متغیر
کاربردهای پیشنهادی
- منابع تغذیه قابل تنظیم
- منابع تغذیه آزمایشگاهی
- مدارهای آنالوگ حساس به نویز
- تجهیزات صوتی حرفهای
- مدارات صنعتی و کنترلی
- سیستمهای تغذیه دوبل (±V)

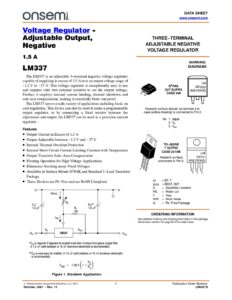

دیتاشیت رگولاتور LM337 :
