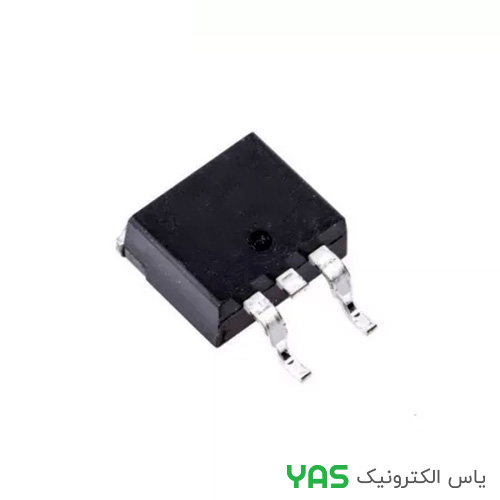

ترانزیستور ماسفت IRFZ44 (SMD / TO-253)
ترانزیستور ماسفت IRFZ44 یک Power MOSFET از نوع N-Channel با طراحی مقاوم و مناسب برای کاربردهای سوئیچینگ، درایوها و مدارات قدرت است که ترکیبی از مقاومت روشن پایین و قابلیت سوئیچینگ سریع را ارائه میدهد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | 60 V |
| جریان درین مداوم (ID) | ~50 A |
| جریان پالس (IDM) | ~200 A (پیک، بسته به شرایط تست) |
| مقاومت روشن (RDS(on)) | ~0.028 Ω @ VGS=10 V |
| شارژ گیت (Qg) | ~67 nC (Max) |
| ولتاژ گیت-سورس (VGS) | ±20 V |
| خازن ورودی (Ciss) | دیتاشیت مطالعه شود |
| توان تلفاتی (PD) | ~150 W (Tc) |
| دمای کاری | -55 تا +175 °C (TJ) |
| پکیج | TO-253 |
توضیح: مقادیر فوق خلاصهای از پارامترهای کلیدی ارائهشده در دیتاشیت مرجع میباشند. برای پارامترهای دقیقتر (نمودارها، شرایط آزمون و SOA) حتماً به دیتاشیت رسمی مراجعه کنید.
ویژگیهای کلیدی
- مقاومت روشن بسیار پایین و راندمان بالا
- توان سوئیچینگ سریع و طراحی مقاوم
- قابلیت موازیسازی برای افزایش جریان
- عملکرد قابل اطمینان در دمای بالا
- مناسب برای کاربردهای صنعتی و تجاری
- خروجی دیود داخلی با مشخصات مناسب
- قابلیت تحمل پالس و انرژی آوالانچ
- در دسترس در پکیجهای TO-220 و TO-263
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ و مبدلها
- مدارات خروجی و تقویتکنندههای صوتی
- درایوهای موتور و کنترلهای قدرت
- سوئیچینگ بارهای القایی و مقاومتی
- مدارات پل H و اینورترهای کوچک
- طراحیهای DIY و پروتوتایپهای قدرت
- تبدیلکنندههای DC-DC و بخشهای خروجی
- محلهایی که نیاز به پکیج SMD دارند
دیتاشیت ماسفت IRFZ44 :
