ترانزیستور ماسفت IRFP9240
ترانزیستور ماسفت IRFP9240 یک Power MOSFET از نوع P-Channel با طراحی مقاوم و مناسب برای کاربردهای سوئیچینگ،
درایوها و مدارات قدرت که ترکیبی از سرعت سوئیچینگ و قابلیت تحمل انرژی آوالانچ را ارائه میدهد.
این قطعه دارای ولتاژ شکست بین درین و سورس حدود 200 V و قابلیت جریان پیوسته مناسب برای کاربردهای توان است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | P-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | -200 V |
| جریان درین مداوم (ID) | -12 A (Tc) |
| مقاومت روشن (RDS(on)) | ~0.50 Ω @ VGS=-10V (حداکثر) |
| شارژ گیت (Qg) | ~44 nC @ VGS=-10V |
| ولتاژ گیت-سورس (VGS) | ±20 V |
| خازن ورودی (Ciss) | دیتاشیت مطالعه شود |
| توان تلفاتی (PD) | ~150 W |
| دمای کاری | -55 تا +175 °C |
| پکیج | TO-247 (یا TO-247AC) |
توضیح: مقادیر فوق خلاصهای از پارامترهای کلیدی ارائهشده در دیتاشیت رسمی میباشند.
برای پارامترهای دقیقتر (شِمات، نمودار SOA، مشخصات حرارتی و شرایط آزمون) به دیتاشیت مرجع مراجعه کنید.
ویژگیهای کلیدی
- سرعت سوئیچینگ بالا و طراحی مقاوم
- تحمل انرژی آوالانچ در ضربههای تکی
- مقاومت روشن مناسب برای کاربردهای قدرت
- قابلیت کار در پکیج TO-247 با خنکسازی
- عملکرد قابل اتکا در کاربردهای صوتی و صنعتی
- ورودی گیت با بار معقول برای درایوهای معمولی
- مناسب برای توپولوژیهای پل و راکتور
- قابلیت جایگزینی با چند نمونه معادل تجاری
کاربردهای پیشنهادی
- مدارات خروجی و پل H برای درایوهای قدرت
- تبدیلکنندههای DC-DC و منابع تغذیه
- رانندههای موتور و بخشهای پاور صوتی
- مدارات سوئیچینگ با ولتاژ تا 200V
- کاربردهایی که نیاز به تحمل آوالانچ دارند
- طراحیهای DIY و تقویتکنندههای صوتی توان بالا
- مدارات محافظ و سوییچینگ در تغذیههای صنعتی
- محلهایی که نیاز به پکیج TO-247 دارند

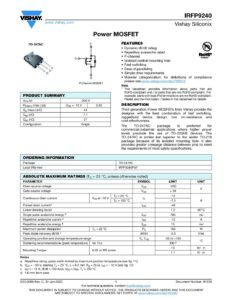

دیتاشیت ماسفت IRFP9240 :
