ترانزیستور ماسفت IRFZ24
ترانزیستور ماسفت IRFZ24 یک Power MOSFET از نوع N-Channel با طراحی مناسب برای کاربردهای سوئیچینگ و توان متوسط است. این قطعه ترکیبی از افت مقاومت پایین، سرعت سوئیچینگ بالا و پایداری حرارتی را برای کاربردهای عمومی توان فراهم میکند.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | 55 V |
| جریان درین مداوم (ID) | 17 A (Tc) |
| مقاومت روشن (RDS(on)) | ~0.07 Ω @ VGS=10V (typ) |
| شارژ گیت (Qg) | ~25 nC @ VGS=10V (typ) |
| ولتاژ گیت-سورس (VGS) | ±20 V |
| خازن ورودی (Ciss) | دیتاشیت مطالعه شود |
| توان تلفاتی (PD) | ~50 W |
| دمای کاری | -55 تا +175 °C |
| پکیج | TO-220 (TO-220AB) |
توضیح: مقادیر فوق خلاصهای از پارامترهای کلیدی ارائه-شده در دیتاشیت رسمی (Vishay / IR / Infineon) میباشند. برای مقادیر دقیقتر (نمودارها، شرایط آزمون، SOA، مشخصات حرارتی و انواع پکیج) حتماً به دیتاشیت مرجع مراجعه کنید.
ویژگیهای کلیدی
- افت مقاومت پایین و راندمان مناسب در بار
- سرعت سوئیچینگ قابل قبول برای کاربردهای عمومی
- قابلیت تحمل دمای کاری بالا تا 175°C
- مناسب برای پکیج TO-220 با خنکسازی
- طراحی مقاوم با قابلیت avalanche محدود
- بار گیت و Qg مناسب برای درایوهای استاندارد
- مناسب برای توپولوژیهای پل و منابع تغذیه
- در دسترس بودن معادلها و جایگزینهای تجاری
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ و مبدلهای DC-DC
- مدارات خروجی و پل H برای درایوهای قدرت
- کنترل موتورهای کوچک و درایوهای صنعتی سبک
- مدارات تقویتکننده صوتی با توان متوسط
- سوییچینگ بارهای DC و کنترل رله الکترونیک
- مدارات محافظ و سوییچینگ در تغذیههای صنعتی
- کاربردهای DIY و بردهای آموزشی الکترونیک
- موارد جایگزینی برای قطعات قدیمی در طراحیها

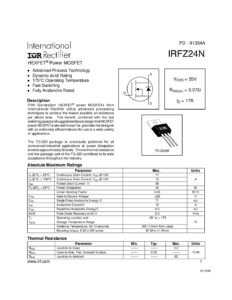

دیتاشیت ماسفت IRFZ24 :
