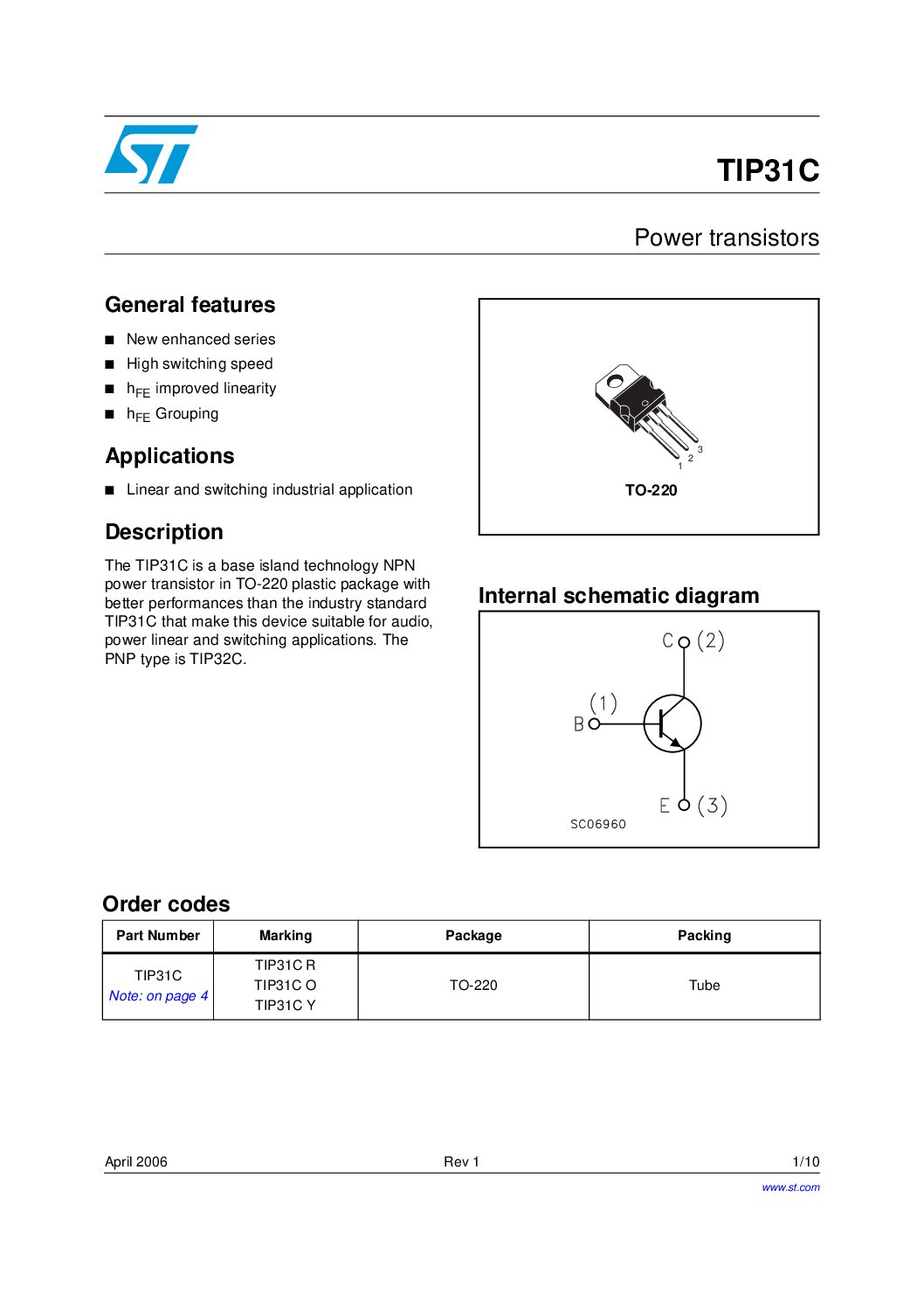

ترانزیستور TIP31
ترانزیستور TIP31 یک ترانزیستور قدرت از نوع NPN است که برای کاربردهای سوئیچینگ، تقویت توان و درایو انواع بارهای متوسط طراحی شده است. این قطعه بهدلیل تحمل جریان مناسب، ولتاژ شکست قابل قبول و پکیج خنکشونده TO-220، در بسیاری از مدارهای صنعتی و پروژههای الکترونیکی کاربرد گستردهای دارد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | NPN Power Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 40V (نسخه C تا 100V) |
| ولتاژ کلکتور–بیس (VCBO) | 60V |
| ولتاژ امیتر–بیس (VEBO) | 5V |
| جریان کلکتور (IC) | 3A |
| توان تلفاتی (PD) | 40W |
| بهره جریان (hFE) | 10 تا 50 |
| ولتاژ اشباع (VCE(sat)) | حدود 1.2V |
| پکیج | TO-220 |
| دمای کاری | -65°C تا +150°C |
ویژگیهای کلیدی
- ترانزیستور قدرت NPN با بدنه فلزی
- توان عبور جریان تا 3A
- پکیج TO-220 با دفع حرارت عالی
- مناسب برای درایو بارهای متوسط
- عملکرد پایدار در شرایط کاری طولانی
- قابلیت استفاده در مدارهای صنعتی
کاربردهای پیشنهادی
- درایور رله و سلونوئید
- کنترل موتورهای DC سبک
- تقویتکنندههای صوتی نیمهقدرت
- منابع تغذیه خطی
- مدارات کنترلی صنعتی
- پروژههای آموزشی و نیمهحرفهای
