ترانزیستور ماسفت IRFP250N
ترانزیستور ماسفت IRFP250N یک MOSFET قدرت کانال-N است که برای کاربردهای با ولتاژ بالا و جریان قوی طراحی شده است. این قطعه با ولتاژ درین-به-سورس بالا، مقاومت RDS(on) کم و بسته-بندی TO-247، مناسب برای منابع تغذیه، اینورترها، تقویتکنندههای صوتی و مدارهای سوئیچینگ صنعتی میباشد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین–سورس (VDSS) | 200V |
| جریان پیوسته درین (ID) | 30A (در 25°C, VGS=10V) |
| مقاومت حالت روشن (RDS(on)) | حداکثر 0.075 Ω (در VGS=10V) |
| ولتاژ گیت–سورس مجاز (VGS(max)) | ±20V |
| توان تلفاتی (PD) | ~214W (در 25°C) |
| پکیج | TO-247 |
| محدوده دمای کاری | –55°C تا +175°C (بسته به شرایط) |
ویژگیهای کلیدی
- ولتاژ تحمل بالا تا 200V
- جریان درین پیوسته تا 30A
- RDS(on) پایین برای تلفات کمتر
- پکیج TO-247 مناسب برای هیتسینک
- محدوده دمای عملکرد صنعتی گسترده
- مناسب برای منابع تغذیه و اینورترها
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ (SMPS)
- اینورترها و درایورهای موتور
- تقویتکنندههای صوتی قدرت
- مدارات سوئیچینگ و کنترل صنعتی
- UPS و سیستمهای مدیریت انرژی
- مدارات آزمایشگاهی و پروتوتایپ قدرت

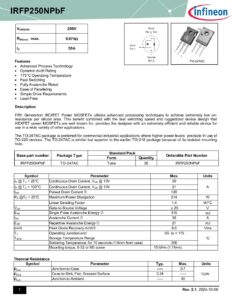

دیتاشیت ماسفت IRFP250N :
