ترانزیستور ماسفت IRFP260
ترانزیستور ماسفت IRFP260 یک MOSFET قدرت کانال-N با ولتاژ تحمل بالا، جریان قوی و تلفات کم است.
این قطعه برای کاربردهای پاور، اینورترها، منابع تغذیه سوئیچینگ و سیستمهای کنترل صنعتی طراحی شده
و با پکیج TO-247 عملکرد حرارتی بسیار مناسبی ارائه میدهد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین–سورس (VDSS) | 200V |
| جریان پیوسته درین (ID) | 46A (در 25°C, VGS=10V) |
| مقاومت حالت روشن (RDS(on)) | حدود 0.04Ω (در VGS=10V) |
| ولتاژ گیت–سورس مجاز (VGS(max)) | ±20V |
| توان تلفاتی (PD) | ~300W (در 25°C) |
| پکیج | TO-247 |
| محدوده دمای کاری | –55°C تا +175°C |
ویژگیهای کلیدی
- تحمل ولتاژ بالا تا 200 ولت
- جریان پیوسته بسیار قوی تا 46 آمپر
- RDS(on) بسیار پایین جهت راندمان بالا
- پکیج TO-247 مناسب برای هیتسینکهای بزرگ
- مناسب برای بارهای القایی و پاور سنگین
- قابل استفاده در منابع تغذیه و اینورترها
کاربردهای پیشنهادی
- اینورترهای صنعتی و درایو موتور
- منابع تغذیه سوئیچینگ توان بالا
- تقویتکنندههای صوتی قدرت
- مدارات کنترل و پاور الکترونیک
- UPS و سیستمهای مدیریت انرژی
- مدارات تست و پروژههای قدرت

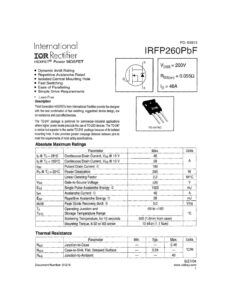

دیتاشیت ماسفت IRFP260 :
