ترانزیستور MPSA42
ترانزیستور MPSA42 یک ترانزیستور قدرتی از نوع NPN است که برای کاربردهای تقویت سیگنال، سوئیچینگ و مراحل خروجی طراحی شده است. این قطعه با جریان کلکتور بالا، ولتاژ کلکتور–امیتر قابل توجه و بهره جریان مناسب، گزینهای قابل اعتماد برای مدارهای آنالوگ و دیجیتال محسوب میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | NPN General Purpose Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 300V |
| ولتاژ کلکتور–بیس (VCBO) | 350V |
| ولتاژ امیتر–بیس (VEBO) | 5V |
| جریان کلکتور (IC) | 500mA |
| توان تلفاتی (PD) | 500mW |
| بهره جریان (hFE) | 100 تا 500 |
| فرکانس گذر (fT) | 30MHz |
| پکیج | TO-92 |
| دمای کاری | -55°C تا +150°C |
ویژگیهای کلیدی
- ترانزیستور NPN قدرتی با جریان کلکتور بالا
- ولتاژ کلکتور–امیتر تا 300V
- توان تلفاتی 500mW برای کاربردهای کممصرف
- بهره جریان مناسب 100–500
- پکیج TO-92 کوچک و استاندارد
- پایداری حرارتی خوب و عملکرد مطمئن
کاربردهای پیشنهادی
- پیشتقویتکنندههای سیگنال و مراحل خروجی
- مدارهای سوئیچینگ سطح پایین
- منابع تغذیه کممصرف
- درایورهای بارهای القایی و کوچک
- مدارهای آنالوگ و دیجیتال عمومی
- پروژههای آموزشی و DIY

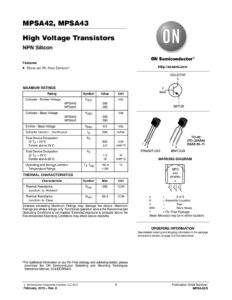

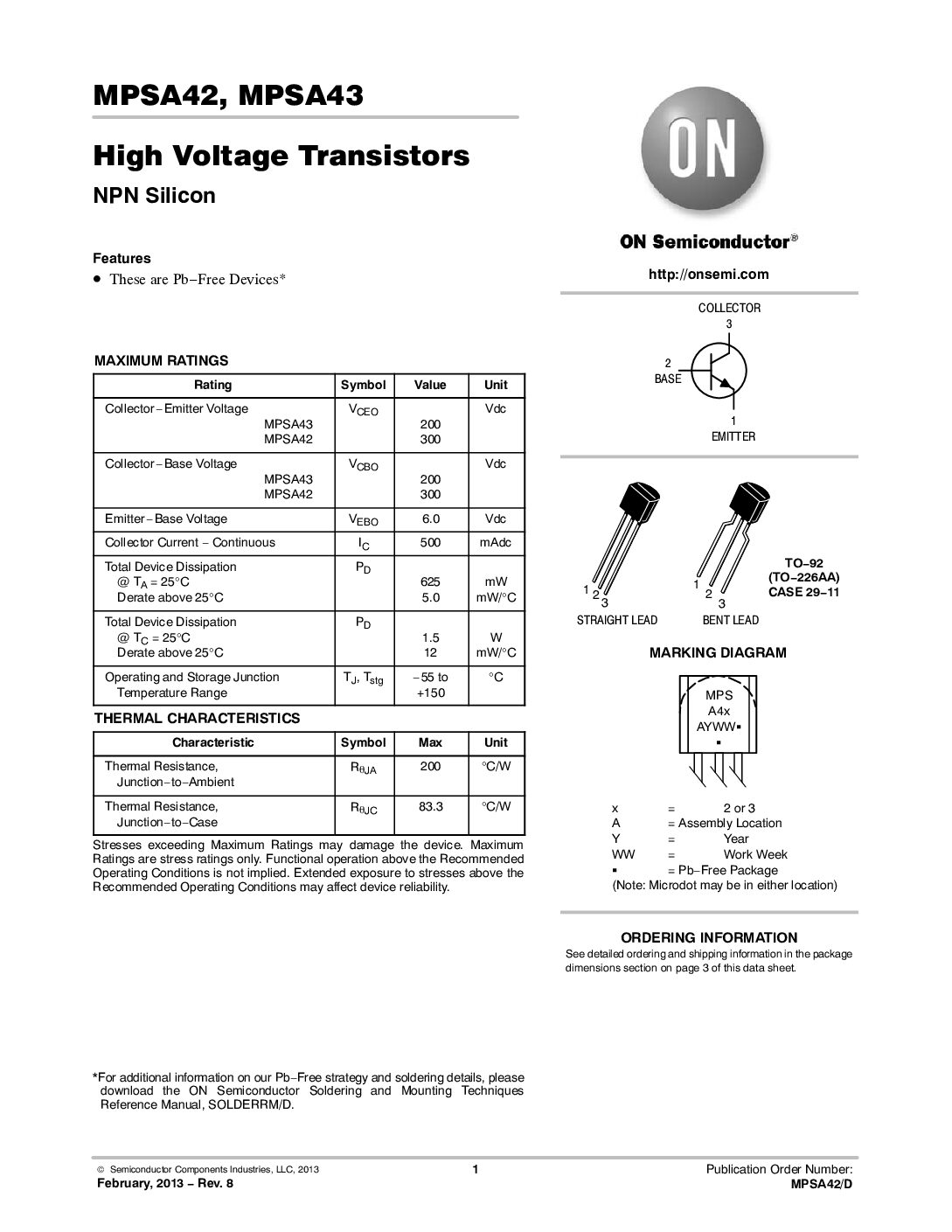

دیتاشیت ترانزیستور MPSA42 :
