ترانزیستور ماسفت SPA20N60C3
ماسفت SPA20N60C3 یک ترانزیستور قدرتی از نوع N-Channel است که با تکنولوژی CoolMOS™ ساخت اینفینیون طراحی شده و برای کاربردهای سوئیچینگ صنعتی، منابع تغذیه و مدارات ولتاژ بالا مورد استفاده قرار میگیرد. این ماسفت با تحمل ولتاژ 600 ولت و تلفات پایین، گزینهای قابل اعتماد برای سیستمهای توان به شمار میرود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | 600 V |
| جریان درین مداوم (ID) | 20.7 A @ 25°C |
| مقاومت روشن (RDS(on)) | 0.19 Ω (حداکثر) |
| شارژ گیت (Qg) | ≈ 63 nC |
| توان تلفاتی (PD) | 34.5 W |
| خازن ورودی (Ciss) | 1400 pF |
| دمای کاری | -55 تا +150 °C |
| پکیج | TO-220 |
ویژگیهای کلیدی
- طراحی CoolMOS برای کاهش تلفات
- راندمان بالا در سوئیچینگ فرکانس بالا
- مقاومت روشن کم برای جریان بیشتر
- پایداری حرارتی مناسب در بار سنگین
- مناسب برای مدارهای PFC و SMPS
- توانایی تحمل ولتاژ بالا 600V
- رفتار سوئیچینگ سریع و ایمن
- ساخت اینفینیون با کیفیت صنعتی
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ (SMPS)
- مبدلهای DC-DC صنعتی
- درایو موتورهای توان بالا
- مدارات PFC و بوست کانورتر
- اینورترهای ولتاژ بالا
- تجهیزات الکترونیک صنعتی و اتوماسیون
- منابع تغذیه سرور و مخابرات
- مبدلهای فرکانس بالا

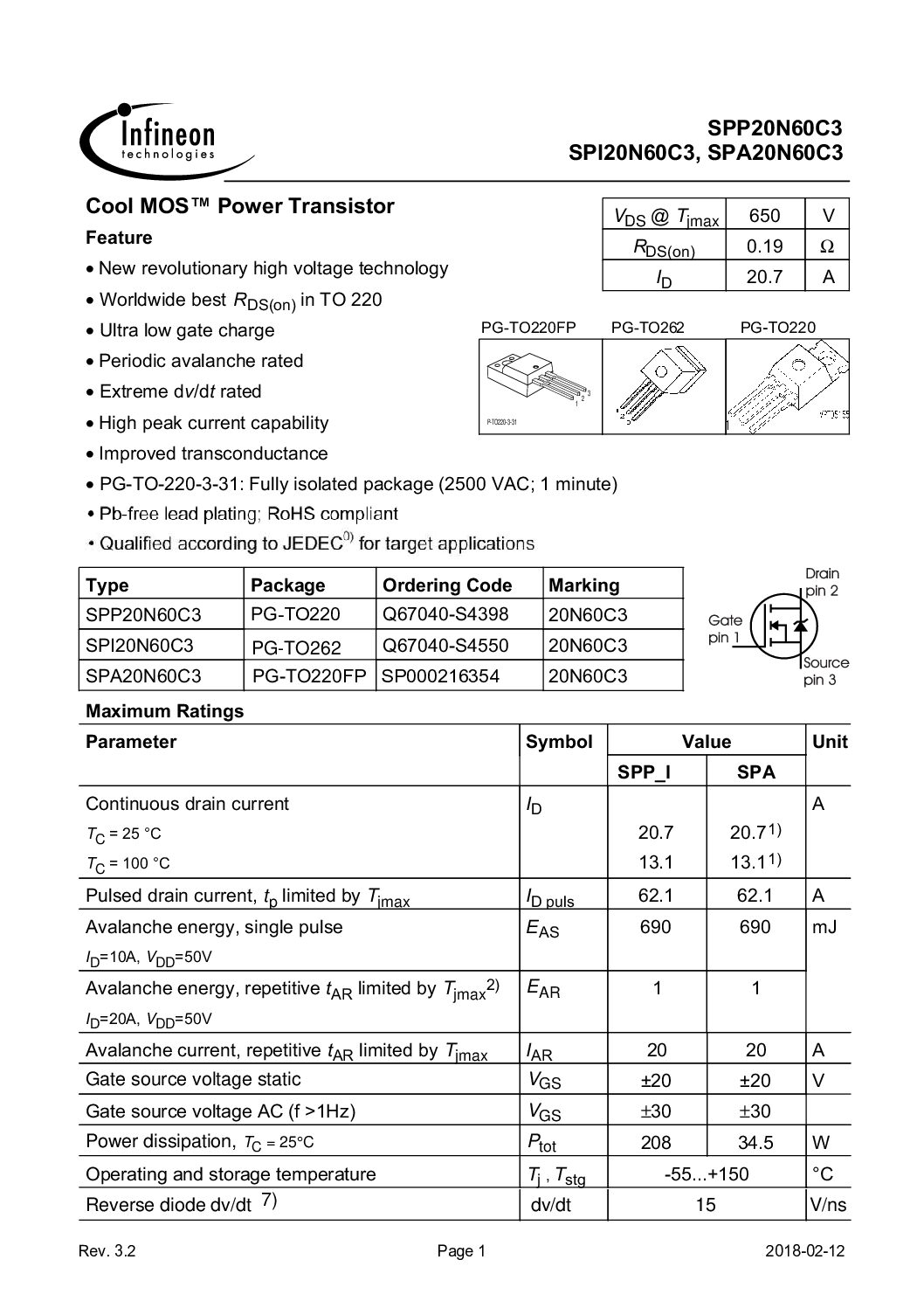

دیتاشیت ماسفت SPA20N60C3 :
