ترانزیستور ماسفت 20N03 :
ترانزیستور 20N03 یک ترانزیستور از نوع ماسفت قدرت کمولتاژ و جریانبالاست که مناسب کاربردهای سوئیچینگ سریع و مدارهای الکترونیک خودرو می باشد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | 30 V |
| جریان درین مداوم (ID) | 20 A |
| مقاومت روشن (RDS(on)) | حدود 0.025 Ω @ VGS=10V |
| ولتاژ گیت-سورس (VGS) | ±20 V |
| توان تلفاتی (PD) | حدود 50 W |
| دمای کاری | -55 تا +150 °C |
| پکیج | TO-252 |
ویژگیهای کلیدی
- مقاومت روشن بسیار پایین برای راندمان بالا
- مناسب برای سوئیچینگ سریع و کمولتاژ
- تحمل جریان بالا در بارهای DC
- پایداری الکتریکی مناسب در دمای زیاد
- قابل استفاده در سیستمهای خودرویی
- تلفات کم در حالت هدایت
کاربردهای پیشنهادی
- مدارهای خودرو و ECU
- پاوربانک و شارژرهای DC
- کنترل بارهای DC کمولتاژ
- درایو موتورهای کوچک
- مدارات UPS کوچک و تغذیه کمکی
- مدارهای سوئیچینگ با سرعت بالا

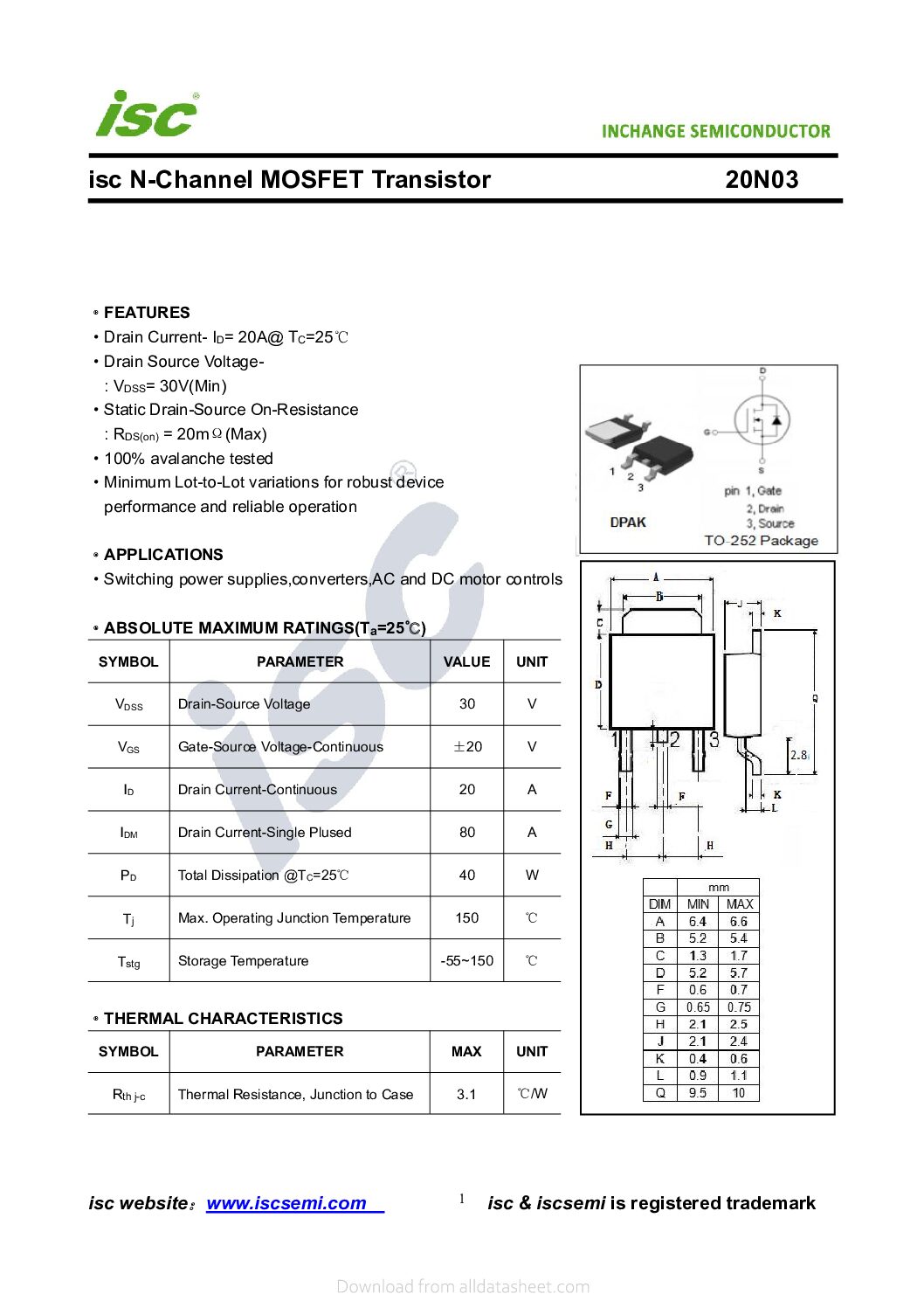

دیتاشیت ماسفت 20N03 :
