ماسفت IRF4905 اورجینال :
ترانزیستور ماسفت IRF4905 یک MOSFET از نوع P-Channel است که برای کاربردهای سوئیچینگ قدرت، کنترل موتور، سیستم‌های باتری، اینورترها و منابع تغذیه طراحی شده و به دلیل مقاومت روشن بسیار پایین، راندمان بالا و قابلیت عبور جریان زیاد، در مدارات قدرت کاربرد گسترده‌ای دارد.
IRF4905 یک ماسفت قدرتی P-Channel با ولتاژ شکست 55V و جریان مداوم 74A است. این قطعه به دلیل RDS(on) بسیار پایین، تلفات کم و توانایی کار در جریان‌های بالا، گزینه‌ای ایده‌آل برای سوئیچینگ سمت مثبت (High-Side Switching)، کنترل بارهای سنگین و سیستم‌های مبتنی بر باتری محسوب می‌شود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | P-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | -55 V |
| جریان درین مداوم (ID) | -74 A |
| مقاومت روشن (RDS(on)) | 0.02 Ω Max @ VGS = -10V |
| شارژ گیت (Qg) | ~180 nC |
| ولتاژ گیت-سورس (VGS) | ±20 V |
| توان تلفاتی (PD) | 200 W |
| دمای کاری | -55 تا +175 °C |
| پکیج | TO-220 |
ویژگی‌های کلیدی
• ماسفت P-Channel مناسب برای سوئیچینگ سمت مثبت (High-Side)
• مقاومت روشن بسیار پایین برای کاهش تلفات توان
• قابلیت عبور جریان بالا تا 74 آمپر
• عملکرد مناسب در منابع تغذیه و سیستم‌های باتری
• پکیج TO-220 مناسب برای نصب هیت‌سینک
• راندمان بالا در کاربردهای قدرت
• قابلیت اطمینان بالا در شرایط کاری سنگین
• مناسب برای اینورترها، UPS و کنترل موتور
کاربردهای پیشنهادی
• سیستم‌های مدیریت باتری (Battery Management)
• سوئیچینگ سمت مثبت (High-Side Switching)
• منابع تغذیه و مبدل‌های DC-DC
• اینورترها و UPS
• کنترل موتورهای DC
• تجهیزات صنعتی و اتوماسیون
• مدارات حفاظت باتری و تغذیه
• انواع پروژه‌های الکترونیک قدرت

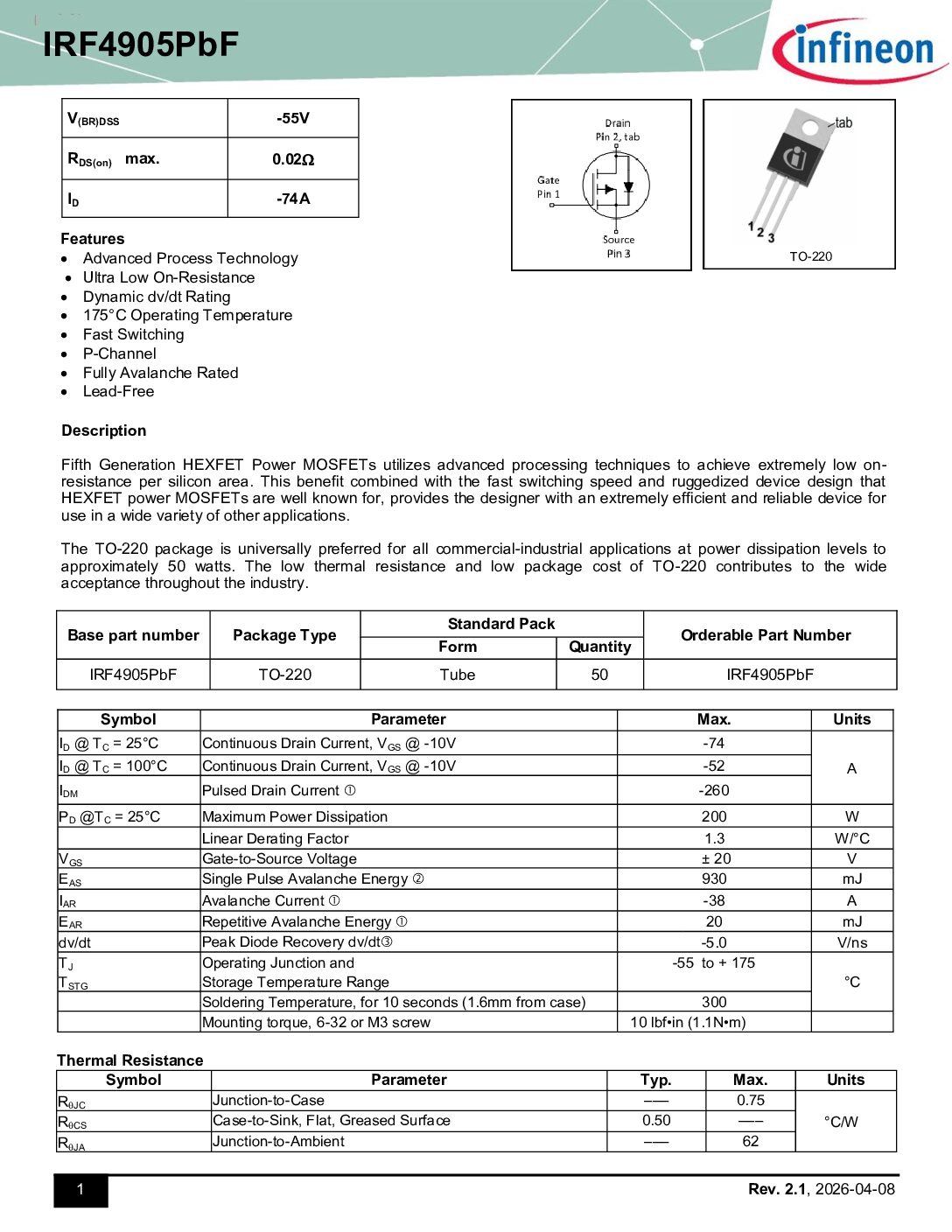

دیتاشیت ترانزیستور IRF4905 :
