ماسفت IRF530 :
ترانزیستور ماسفت IRF530 یک MOSFET از نوع N-Channel است که برای کاربردهای سوئیچینگ قدرت، منابع تغذیه، درایور موتور، اینورترها و تجهیزات صنعتی طراحی شده و عملکردی سریع، پایدار و قابل اعتماد در مدارات الکترونیک قدرت ارائه می‌دهد.
IRF530 یک ماسفت قدرتی N-Channel با ولتاژ شکست 100V و جریان مداوم 14A است. این قطعه به دلیل مقاومت روشن پایین، سرعت سوئیچینگ مناسب و پکیج TO-220 در منابع تغذیه سوئیچینگ، کنترل‌کننده‌های موتور، مبدل‌های توان و مدارات قدرت کاربرد گسترده‌ای دارد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | 100 V |
| جریان درین مداوم (ID) | 14 A |
| مقاومت روشن (RDS(on)) | 0.16 Ω Max @ VGS = 10V |
| شارژ گیت (Qg) | ~26 nC |
| ولتاژ گیت-سورس (VGS) | ±20 V |
| توان تلفاتی (PD) | 88 W |
| دمای کاری | -55 تا +175 °C |
| پکیج | TO-220 |
ویژگی‌های کلیدی
• مناسب برای کاربردهای سوئیچینگ قدرت و کنترل توان
• تحمل ولتاژ 100 ولت برای مدارات صنعتی و نیمه‌صنعتی
• مقاومت روشن پایین جهت کاهش تلفات توان
• سرعت سوئیچینگ بالا و عملکرد پایدار
• پکیج TO-220 مناسب برای نصب هیت‌سینک
• قابلیت اطمینان بالا در شرایط کاری مختلف
• تلفات حرارتی کم و راندمان مناسب
• مناسب برای اینورترها، درایور موتور و مبدل‌های توان
کاربردهای پیشنهادی
• منابع تغذیه سوئیچینگ (SMPS)
• اینورترها و مبدل‌های DC-AC
• درایور موتورهای DC و AC
• مدارات کنترل توان
• تجهیزات صنعتی و اتوماسیون
• مدارات PWM و سوئیچینگ سریع
• درایور بارهای القایی و ترانسفورمری
• انواع پروژه‌های الکترونیک قدرت

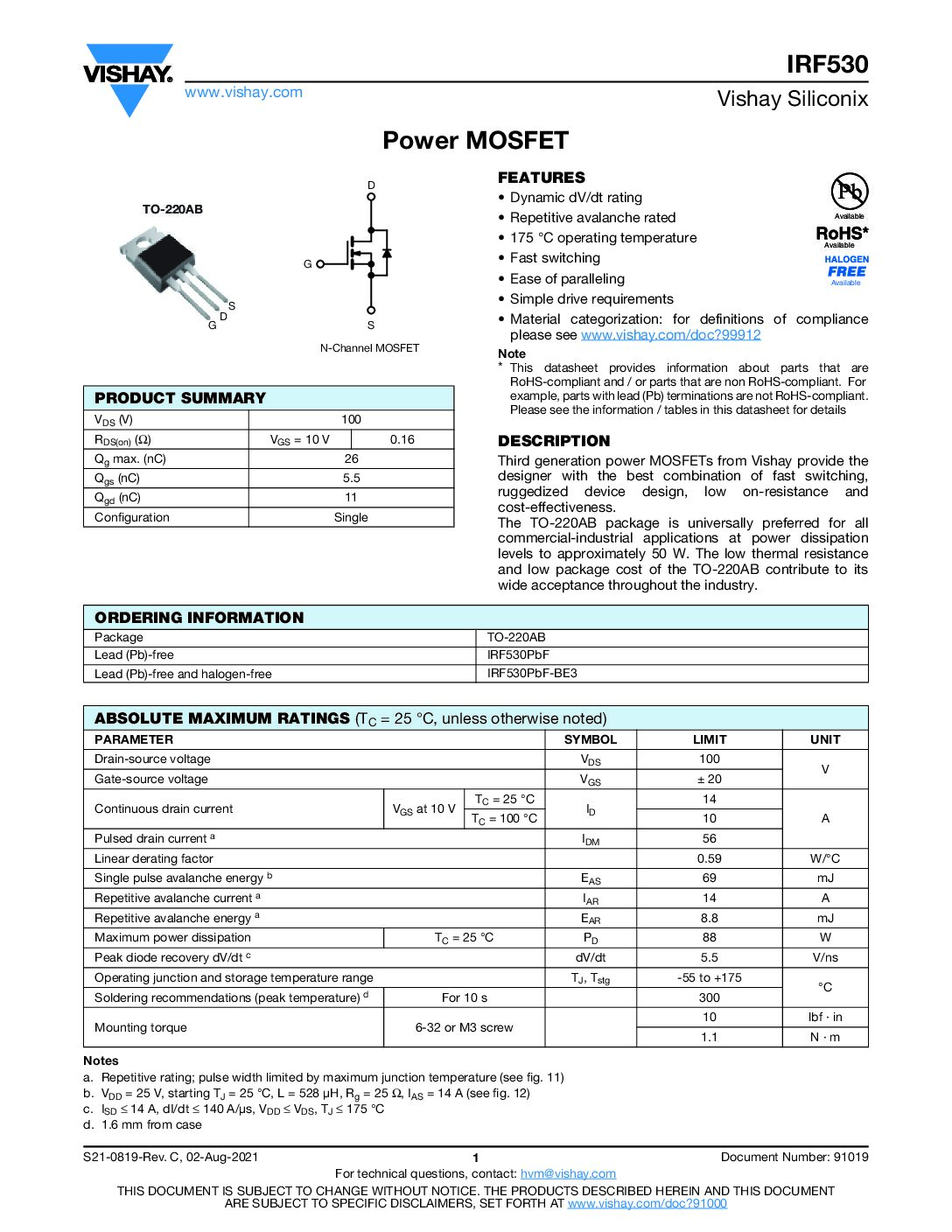

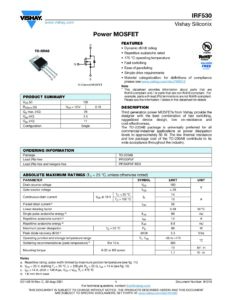

دیتاشیت ترانزیستور IRF530 :
