ماسفت 70N08 پکیج TO-220 :
ترانزیستور ماسفت 70N08 یک MOSFET از نوع N-Channel است که برای کاربردهای جریان بالا، اینورترها، منابع تغذیه سوئیچینگ، کنترل موتور، UPS و مبدلهای توان طراحی شده و به دلیل مقاومت روشن پایین، قابلیت عبور جریان بالا و راندمان مناسب، در مدارات الکترونیک قدرت و صنعتی کاربرد گستردهای دارد.
70N08 یک ماسفت قدرتی N-Channel با ولتاژ شکست 80V و جریان مداوم 70A است. این قطعه به دلیل RDS(on) پایین، تحمل جریان بالا و پکیج TO-220، گزینهای مناسب برای اینورترها، سیستمهای خورشیدی، تجهیزات صنعتی و انواع مدارات سوئیچینگ توان بالا محسوب میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | 80 V |
| جریان درین مداوم (ID) | 70 A |
| مقاومت روشن (RDS(on)) | 0.014 Ω Max @ VGS = 10V |
| شارژ گیت (Qg) | ~95 nC |
| ولتاژ گیت-سورس (VGS) | ±20 V |
| توان تلفاتی (PD) | 150 W |
| دمای کاری | -55 تا +175 °C |
| پکیج | TO-220 |
ویژگیهای کلیدی
• قابلیت عبور جریان بالا تا 70 آمپر
• مقاومت روشن پایین برای کاهش تلفات توان
• مناسب برای اینورترها و مبدلهای توان
• سرعت سوئیچینگ مناسب و عملکرد پایدار
• پکیج TO-220 مناسب برای نصب هیتسینک
• راندمان بالا در کاربردهای مبتنی بر باتری
• قابلیت اطمینان بالا در شرایط کاری صنعتی
• مناسب برای سیستمهای خورشیدی و UPS
کاربردهای پیشنهادی
• اینورترهای DC-AC
• منابع تغذیه سوئیچینگ (SMPS)
• سیستمهای UPS و برق اضطراری
• کنترل موتورهای DC و BLDC
• مبدلهای DC-DC توان بالا
• تجهیزات صنعتی و اتوماسیون
• سیستمهای خورشیدی و ذخیرهسازی انرژی
• مدارات سوئیچینگ جریان بالا
• انواع پروژههای الکترونیک قدرت

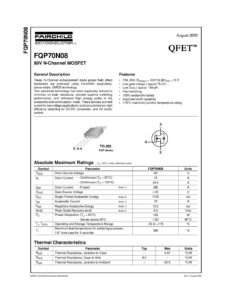

دیتاشیت ترانزیستور 70N08 :
