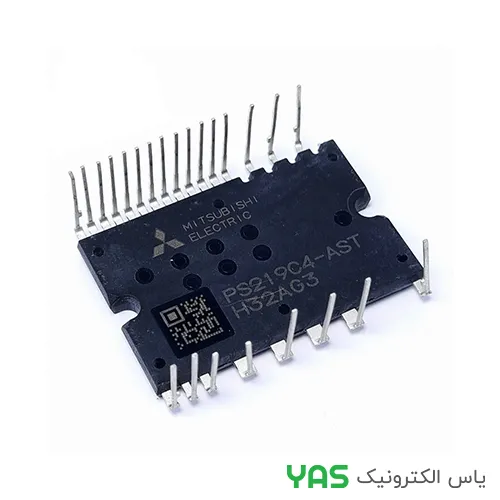

ماژول آی جی بی تی PS219C4
یک ماژول قدرتی IGBT از سری محصولات Mitsubishi طراحیشده برای درایو موتور، تجهیزات صنعتی و سیستمهای کنترل توان.
این ماژول برای کاربردهای کنترلی، راهاندازی موتور و سیستمهای قدرت طراحی شده و عملکرد قابلاعتماد در ولتاژ و جریان بالا را ارائه میدهد.
وجود مدارهای محافظت داخلی مانند Over-Current و Thermal Shutdown باعث افزایش ایمنی و پایداری سیستم میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | IGBT Power Module |
| ولتاژ کاری | 600V |
| جریان خروجی | 10A تا 15A (بسته به مدل) |
| توان کل | بیش از 1kW قابل مدیریت |
| ولتاژ گیت | ±20V |
| محافظت داخلی | OCP / OT / UVLO |
| مدار درایو داخلی | دارد (Built-in Driver) |
| پکیج | Intelligent Power Module (IPM) |
ویژگیهای کلیدی
- دارای ترانزیستورهای IGBT داخلی
- حفاظت اضافهجریان و دمای بیشازحد
- درایور مجتمع برای راهاندازی آسان
- مناسب برای کنترل موتورهای صنعتی
- تلفات کم در سوئیچینگ قدرت
- پایداری حرارتی مناسب کاربرد صنعتی
کاربردهای پیشنهادی
- کنترل و درایو موتورهای سهفاز
- اینورترها و مبدلهای قدرت
- سیستمهای تهویه و کمپرسور
- پمپها و درایوهای صنعتی
- ماشینهای صنعتی با بار القایی
- کنترل سرعت و موقعیت سروو موتور

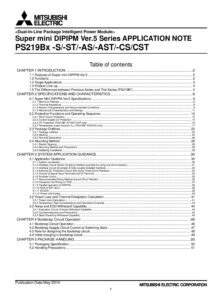

دیتاشیت ماژول PS219C4 :
