آی جی بی تی IGBT 60R60 پکیج TO-247
- ولتاژ درینسورس 600 ولت عملکرد پایدار
- جریان مداوم 48 آمپر توان بالا
- مقاومت روشن 0.049 اهم تلفات کمتر
- شارژ گیت پایین برای سوئیچینگ سریع
- خازن ورودی مناسب کنترل دقیق مدار
- توان تلفاتی 164 وات پایداری حرارتی
- پکیج TO-247 سازگار با خنکسازی بهتر
- کاربرد گسترده در اینورترها و منبعتغذیه
0
People watching this product now!
توضیحات محصول
ماسفت 60R060P7
ماسفت 60R060P7 یکی از ترانزیستورهای قدرتی پیشرفته از نوع
N-Channel است که با بهرهگیری از تکنولوژی CoolMOS P7 برای کاربردهای
سوئیچینگ سنگین، منابع تغذیه، اینورترها و تجهیزات صنعتی طراحی شده است.
این قطعه با داشتن تحمل ولتاژ 600 ولت و مدیریت جریان مداوم تا
48 آمپر، گزینهای پایدار و قابل اتکا برای انواع سیستمهای قدرت بهحساب میآید.
مقاومت روشن بسیار پایین، تلفات کم و شارژ گیت مناسب موجب شده است تا 60R060P7
در مدارهای فرکانس بالا عملکردی بهینه ارائه دهد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین–سورس (VDS) | 600V |
| جریان درین مداوم (ID) | 48A (در دمای کیس 25°C) |
| جریان پالس | تا 151A |
| مقاومت روشن (RDS(on)) | حدود 49mΩ @ VGS=10V |
| شارژ گیت (Qg) | حدود 67nC |
| خازن ورودی (Ciss) | حدود 2895pF |
| ولتاژ گیت–سورس (VGS) | ±20V |
| توان تلفاتی (PD) | حدود 164W |
| دمای کاری | -55 تا +150°C |
| پکیج | TO-247 |
ویژگیهای کلیدی
- مقاومت روشن بسیار کم و راندمان بالا
- مناسب برای سوئیچینگ سخت و فرکانس بالا
- تحمل جریان بالا در شرایط دمایی مختلف
- شارژ گیت پایین برای کنترل آسانتر
- پایداری الکتریکی و حرارتی در کاربردهای صنعتی
- تلفات کم در حالت هدایت و سوئیچینگ
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ (SMPS)
- اینورترهای DC-AC
- مبدلهای صنعتی DC-DC
- درایو و کنترل موتورهای توان بالا
- سیستمهای UPS و برق پشتیبان
- مدارات PFC، بوست، LLC و سوئیچینگ فرکانس بالا

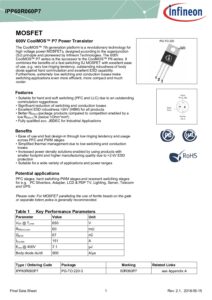

دیتاشیت ماسفت 60R060P7
