ماسفت IRF2807 اورجینال :
ترانزیستور ماسفت IRF2807 یک MOSFET از نوع N-Channel است که برای کاربردهای جریان بالا، اینورترها، منابع تغذیه سوئیچینگ، کنترل موتور، UPS و مبدل‌های توان طراحی شده و به دلیل مقاومت روشن بسیار پایین و قابلیت عبور جریان زیاد، عملکردی مطمئن و راندمان بالایی در مدارات قدرت ارائه می‌دهد.
IRF2807 یک ماسفت قدرتی N-Channel با ولتاژ شکست 75V و جریان مداوم 82A است. این قطعه به دلیل RDS(on) بسیار پایین، سرعت سوئیچینگ بالا و پکیج TO-220 در اینورترها، تجهیزات صنعتی، سیستم‌های خورشیدی و انواع مدارات سوئیچینگ قدرت کاربرد گسترده‌ای دارد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | 75 V |
| جریان درین مداوم (ID) | 82 A |
| مقاومت روشن (RDS(on)) | 0.013 Ω Max @ VGS = 10V |
| شارژ گیت (Qg) | ~107 nC |
| ولتاژ گیت-سورس (VGS) | ±20 V |
| توان تلفاتی (PD) | 200 W |
| دمای کاری | -55 تا +175 °C |
| پکیج | TO-220AB |
ویژگی‌های کلیدی
• مقاومت روشن بسیار پایین برای کاهش تلفات توان
• قابلیت عبور جریان بالا تا 82 آمپر
• مناسب برای اینورترها و مبدل‌های توان
• سرعت سوئیچینگ بالا و راندمان مناسب
• پکیج TO-220AB مناسب برای نصب هیت‌سینک
• تحمل دمای کاری تا 175 درجه سانتی‌گراد
• قابلیت اطمینان بالا در کاربردهای صنعتی
• مناسب برای سیستم‌های مبتنی بر باتری و انرژی خورشیدی
• دارای قابلیت Fully Avalanche Rated و Dynamic dv/dt Rating
کاربردهای پیشنهادی
• اینورترهای DC-AC
• منابع تغذیه سوئیچینگ (SMPS)
• سیستم‌های UPS و برق اضطراری
• کنترل موتورهای DC و BLDC
• مبدل‌های DC-DC توان بالا
• تجهیزات صنعتی و اتوماسیون
• سیستم‌های خورشیدی و انرژی‌های تجدیدپذیر
• مدارات سوئیچینگ جریان بالا
• انواع پروژه‌های الکترونیک قدرت

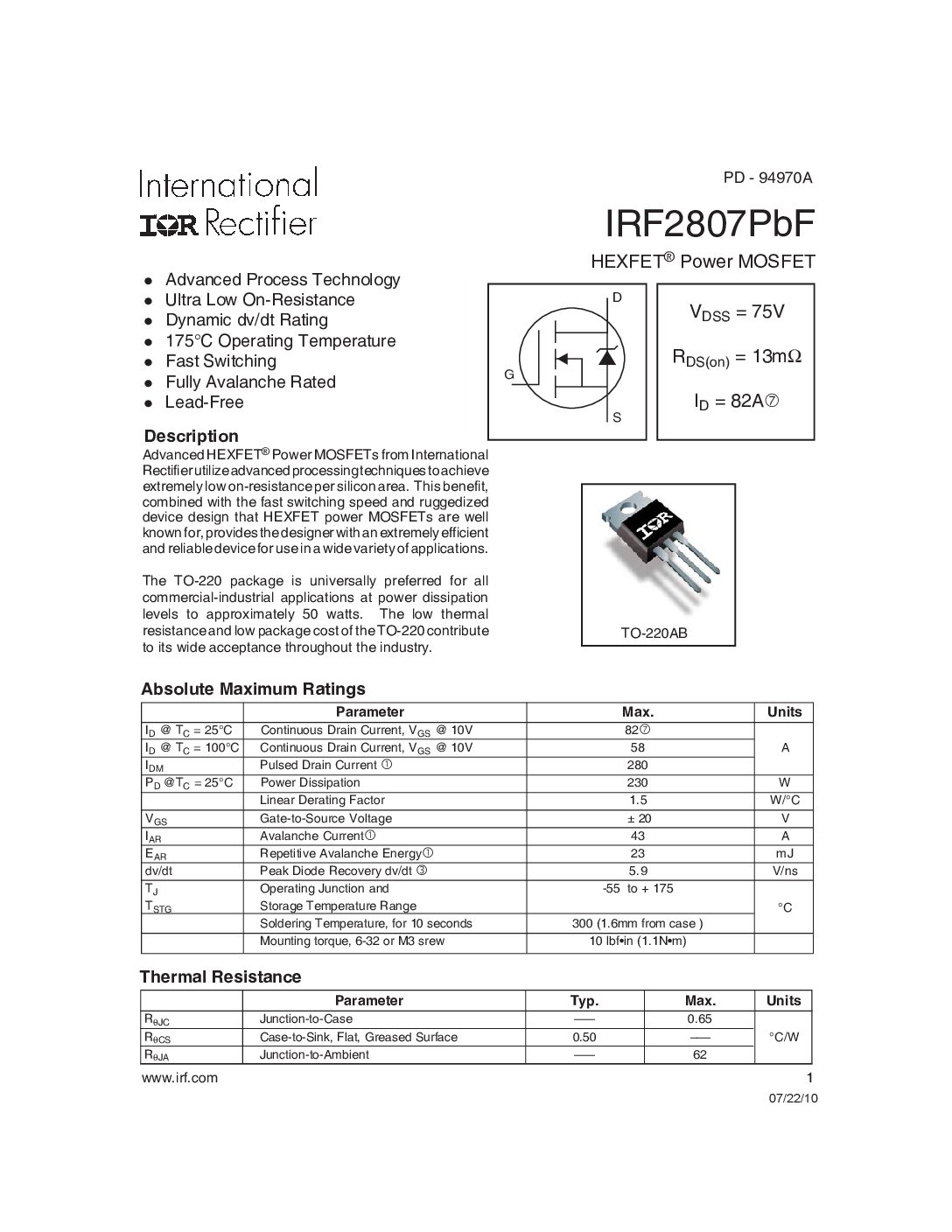

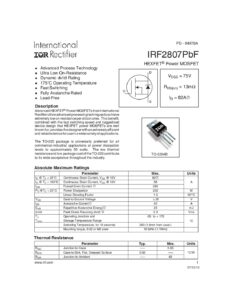

دیتاشیت ترانزیستور IRF2807 :
