ترانزیستور C945
ترانزیستور C945 یا 2SC945 یک ترانزیستور سیگنال کوچک از نوع NPN است که برای کاربردهای تقویت سیگنال، سوئیچینگ سبک و مدارات صوتی کممصرف طراحی شده است. این قطعه به دلیل نویز کم، مصرف توان پایین و پایداری عملکردی مناسب، در رادیوها، گیرندهها، مدارهای تقویتکننده و پروژههای الکترونیکی عمومی بسیار پرکاربرد است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | NPN Small Signal Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 50V |
| ولتاژ کلکتور–بیس (VCBO) | 60V |
| ولتاژ امیتر–بیس (VEBO) | 5V |
| جریان کلکتور (IC) | 150mA |
| توان تلفاتی (PD) | 400mW |
| بهره جریان (hFE) | 70 تا 700 |
| فرکانس گذر (fT) | 150MHz |
| پکیج | TO-92 |
| دمای کاری | -55°C تا +150°C |
ویژگیهای کلیدی
- ترانزیستور سیگنال کوچک با نویز کم
- مناسب تقویت سیگنالهای ضعیف
- مصرف توان پایین و بازده بالا
- پاسخ فرکانسی مناسب برای کاربرد RF سبک
- ابعاد کوچک مناسب بردهای فشرده
- پایداری عملکرد در دماهای مختلف
کاربردهای پیشنهادی
- مدارات تقویت سیگنال صوتی
- گیرندهها و تقویتکنندههای RF
- سوئیچینگ سبک در مدارات دیجیتال
- پروژههای آموزشی الکترونیکی
- مدارات کنترلی کممصرف
- بردهای چندلایه و فشرده

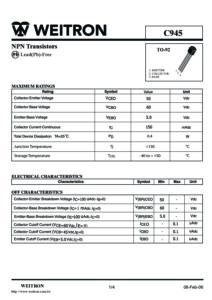

دیتاشیت ترانزیستور C945 :
