ترانزیستور TIP36 پکیج TO247
- ترانزیستور قدرت PNP با توان بالا
- تحمل ولتاژ 100 ولت برای مدارهای صنعتی
- جریان پیوسته 25 آمپر در بار سنگین
- مناسب آمپلیفایرهای صوتی کلاس AB
- پکیج استاندارد TO-247 با دفع حرارت عالی
- عملکرد پایدار در بارهای القایی سنگین
- بهره جریان مناسب برای تقویت سیگنال
- گزینهای مطمئن برای کاربردهای قدرت
۹۶,۸۰۷ تومان
18 در انبار
0
People watching this product now!
توضیحات محصول
ترانزیستور TIP36C اورجینال
ترانزیستور TIP36C یک ترانزیستور قدرت نوع PNP از خانواده BJT است که برای کاربردهای توان بالا، تقویت در طبقات خروجی، پاور آمپلیفایرهای صوتی حرفهای، درایو موتور، و منابع تغذیه صنعتی طراحی شده است. این قطعه با توان تلفاتی بسیار بالا، تحمل جریان سنگین و پایداری حرارتی فوقالعاده، یکی از قابلاعتمادترین ترانزیستورهای توان در پروژههای حرفهای محسوب میشود. نسخه اورجینال TIP36C عملکرد دقیق، نویز کمتر و تحمل جریان واقعی بیشتری نسبت به نسخههای متفرقه ارائه میدهد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | PNP Power Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 100V |
| ولتاژ کلکتور–بیس (VCBO) | 100V |
| ولتاژ امیتر–بیس (VEBO) | 5V |
| جریان کلکتور پیوسته (IC) | -25A |
| جریان کلکتور لحظهای (ICM) | -40A |
| توان تلفاتی (PD) | 125W |
| بهره جریان (hFE) | 15 تا 75 |
| ولتاژ بیس–امیتر (VBE(on)) | -1.5V |
| فرکانس گذر (fT) | ~3MHz |
| پکیج | TO-247 |
| دمای کاری | -65°C تا +150°C |
ویژگیهای کلیدی
- ترانزیستور قدرت PNP با جریان بسیار بالا
- توان تلفاتی 125W مناسب کاربردهای صنعتی
- ولتاژ کاری 100V برای مدارهای قدرت
- پکیج TO-247 با قابلیت دفع حرارت بالا
- مناسب برای آمپلیفایرهای صوتی حرفهای
- پایداری عالی در بارهای القایی و سنگین
کاربردهای پیشنهادی
- آمپلیفایرهای صوتی حرفهای و کلاس AB
- درایو موتورهای DC و بارهای القایی
- منابع تغذیه سوئیچینگ و برق صنعتی
- طبقات خروجی توان بالا در تجهیزات صوتی
- راهانداز بارهای سنگین و صنعتی
- مدارات قدرت، پاور آمپ و کنترل توان

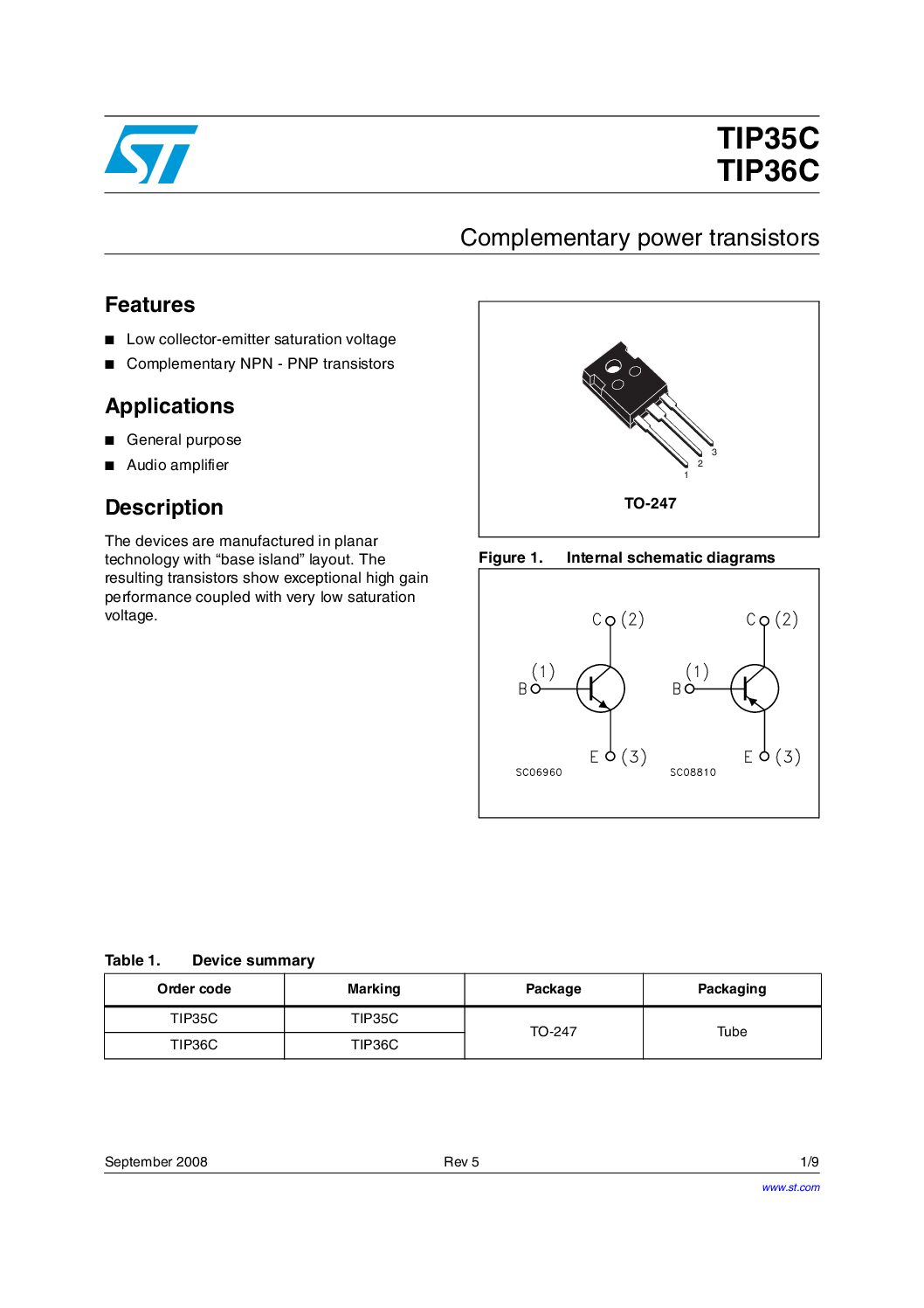

دیتاشیت ترانزیستور TIP36C :
