ترانزیستور S9015
ترانزیستور S9015 یک ترانزیستور سیگنال کوچک از نوع PNP است که برای تقویت سیگنالهای ضعیف، سوئیچینگ سطح پایین و مدارات صوتی کممصرف طراحی شده است. این قطعه با مصرف توان کم، نویز پایین و پایداری مناسب، گزینهای ایدهآل برای مدارات سبک و کاربردهای عمومی الکترونیکی محسوب میشود.

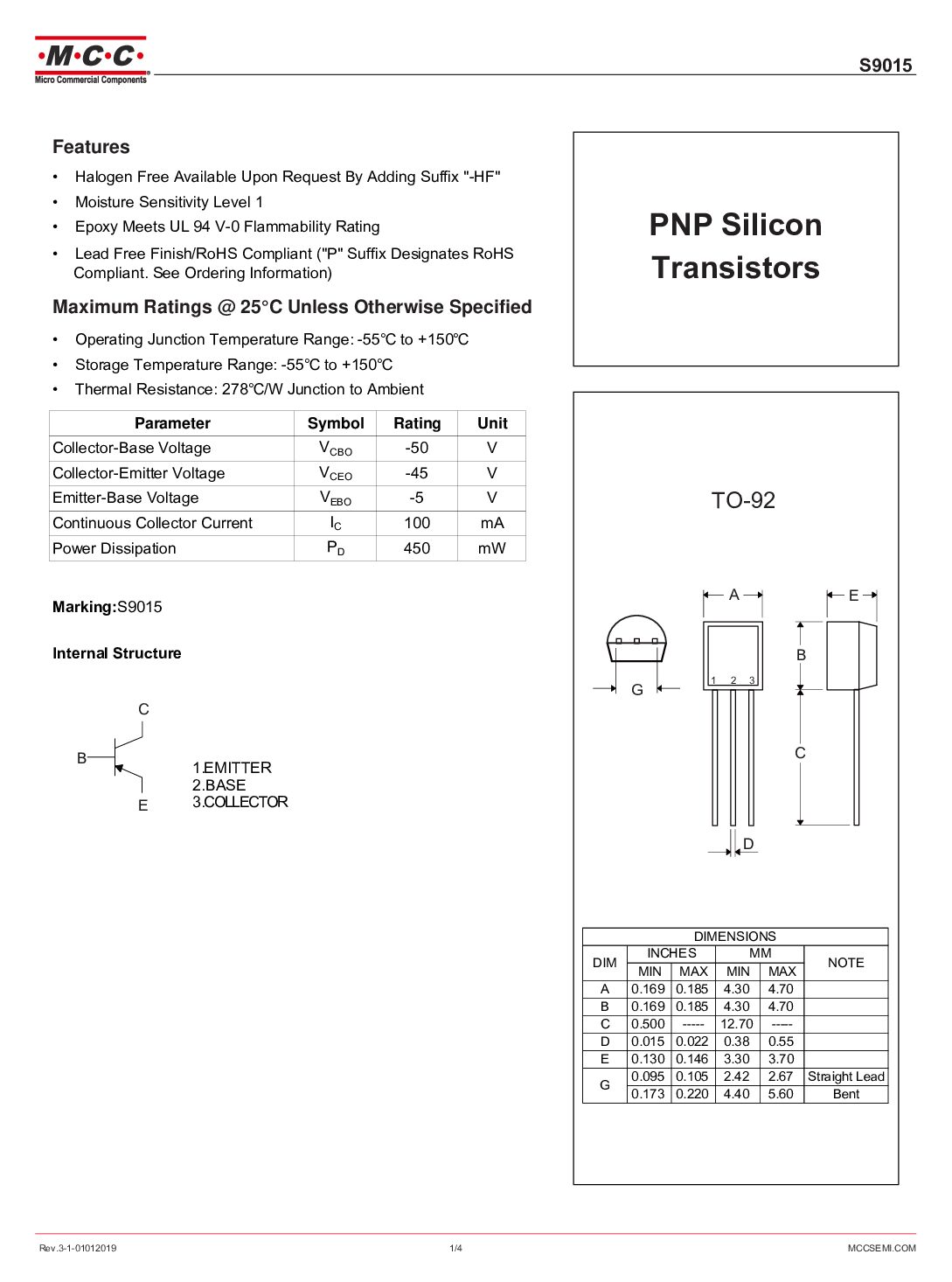

مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | PNP Signal Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 45V |
| ولتاژ کلکتور–بیس (VCBO) | 50V |
| ولتاژ امیتر–بیس (VEBO) | 5V |
| جریان کلکتور (IC) | 150mA |
| توان تلفاتی (PD) | 500mW |
| بهره جریان (hFE) | 100 تا 300 |
| فرکانس گذر (fT) | 150MHz |
| پکیج | TO-92 |
| دمای کاری | -40°C تا +150°C |
ویژگیهای کلیدی
- ترانزیستور PNP سیگنال عمومی
- مناسب تقویت سیگنالهای ضعیف
- مصرف انرژی پایین و نویز کم
- ابعاد کوچک و نصب آسان
- پایداری مناسب در مدارات سبک
- موجودی گسترده در بازار الکترونیک
کاربردهای پیشنهادی
- مدارات تقویتکننده کممصرف
- بردهای کنترلی ساده
- مدارات صوتی سبک
- پروژههای آموزشی
- سوئیچینگ سطح پایین
- تجهیزات الکترونیکی مصرفی
