ترانزیستور S9013
ترانزیستور S9013 یک ترانزیستور سیگنال عمومی از نوع NPN است که برای تقویت سیگنال‌های ضعیف، سوئیچینگ‌های سریع و مدارات کنترلی سبک طراحی شده است. این قطعه با قابلیت تحمل ولتاژ مناسب، سرعت سوئیچینگ بالا و نویز کم، انتخابی ایده‌آل برای انواع بردهای الکترونیکی و مدارات آموزشی محسوب می‌شود.

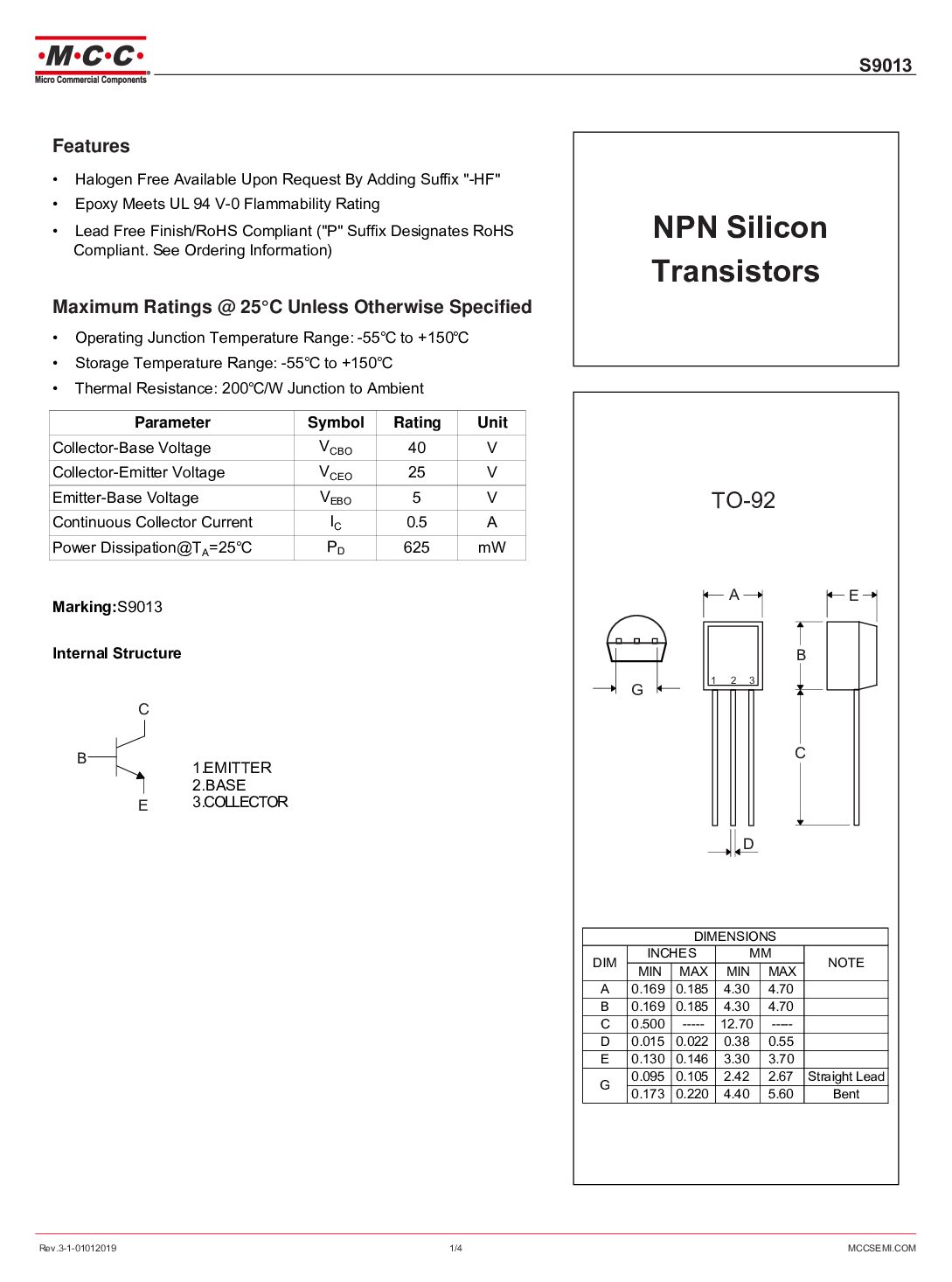

مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | NPN Signal Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 25V |
| ولتاژ کلکتور–بیس (VCBO) | 40V |
| ولتاژ امیتر–بیس (VEBO) | 5V |
| جریان کلکتور (IC) | 500mA |
| توان تلفاتی (PD) | 900mW |
| بهره جریان (hFE) | 100 تا 300 |
| فرکانس گذر (fT) | 150MHz |
| پکیج | TO-92 |
| دمای کاری | -40°C تا +150°C |
ویژگی‌های کلیدی
- ترانزیستور NPN سیگنال عمومی
- سرعت سوئیچینگ بالا و نویز پایین
- جریان خروجی مناسب تا 500mA
- پکیج کوچک و نصب آسان
- مناسب مدارات دیجیتال و آنالوگ سبک
- پایداری حرارتی خوب در عملکرد طولانی
کاربردهای پیشنهادی
- مدارات سوئیچینگ سریع
- درایور LED و بارهای سبک
- بردهای کنترلی و منطقی
- مدارات تقویت‌کننده ساده
- پروژه‌های آموزشی الکترونیک
- تجهیزات مصرفی الکترونیکی
