ترانزیستور S9014
ترانزیستور S9014 یک ترانزیستور سیگنال کوچک از نوع NPN است که برای کاربردهای عمومی تقویت سیگنال، سوئیچینگ سطح پایین و مدارات صوتی کمقدرت طراحی شده است. این قطعه با ولتاژ کاری متوسط، مصرف انرژی پایین و ابعاد کوچک، انتخابی مناسب برای مدارهای آموزشی و پروژههای الکترونیکی سبک محسوب میشود.

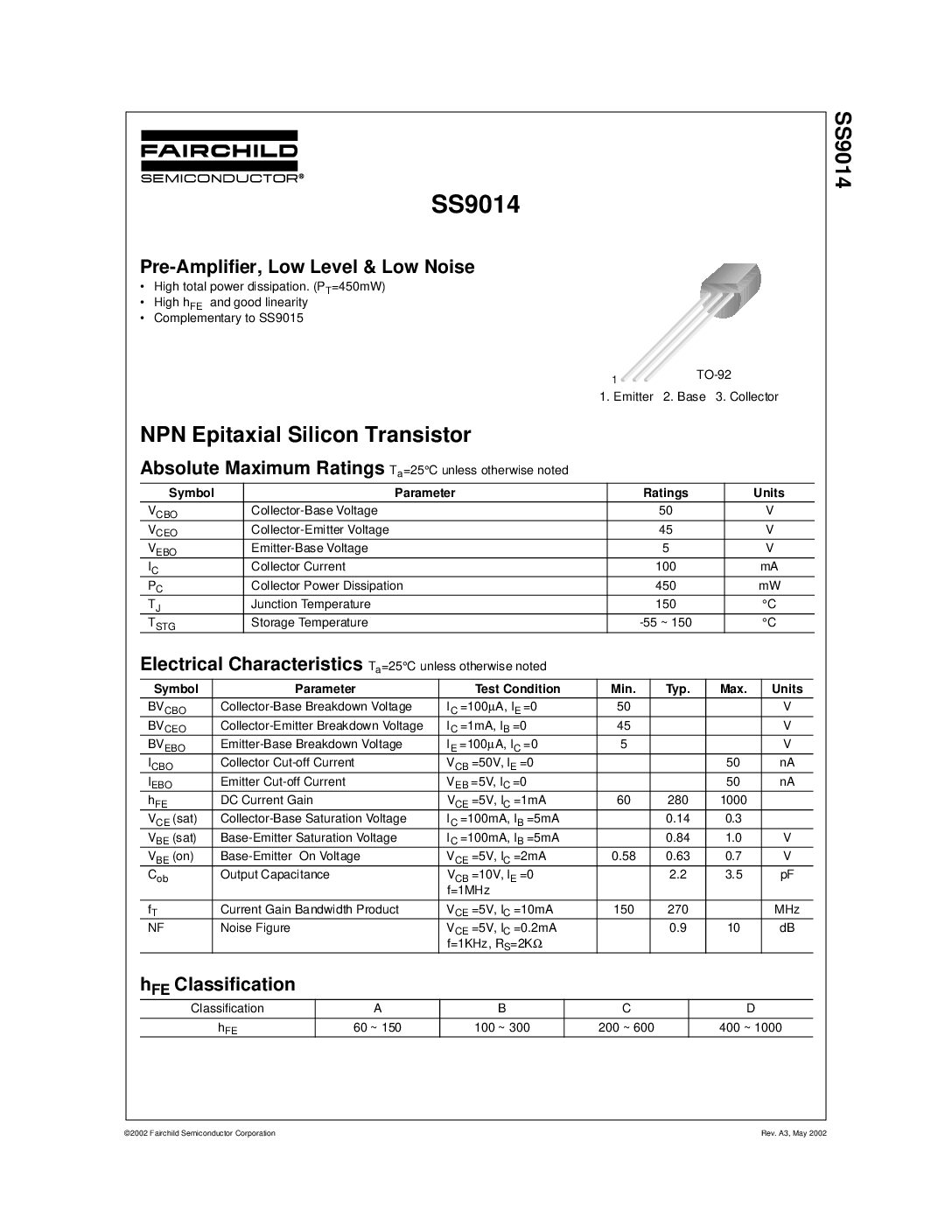

مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | NPN Signal Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 45V |
| ولتاژ کلکتور–بیس (VCBO) | 50V |
| ولتاژ امیتر–بیس (VEBO) | 5V |
| جریان کلکتور (IC) | 100mA |
| توان تلفاتی (PD) | 500mW |
| بهره جریان (hFE) | 100 تا 300 |
| فرکانس گذر (fT) | 150MHz |
| پکیج | TO-92 |
| دمای کاری | -40°C تا +150°C |
ویژگیهای کلیدی
- ترانزیستور NPN سیگنال عمومی
- مناسب سوئیچینگ و تقویت کمقدرت
- مصرف انرژی پایین و طراحی ساده
- ابعاد کوچک برای بردهای فشرده
- پایداری مناسب در کاربردهای روزمره
- موجودی گسترده در بازار الکترونیک
کاربردهای پیشنهادی
- بردهای کنترلی ساده
- مدارات صوتی کمقدرت
- مدارهای آموزشی و آزمایشگاهی
- سوئیچینگ سطح پایین
- پروژههای DIY الکترونیکی
- مدارات منطقی ساده
