ترانزیستور 2N3055 TO3
- ترانزیستور قدرتی NPN با ولتاژ 60V
- جریان کلکتور پیوسته حداکثر 15A
- توان تلفاتی موثر برابر 115W
- مناسب منابع تغذیه و تقویت صوت
- عملکرد پایدار در بارهای صنعتی سنگین
- دارای بهره جریان حدود 20–70
- بدنه فلزی استاندارد با دفع حرارت
- مناسب شارژرهای صنعتی و مدارات قدرت
- کپی
0
People watching this product now!
توضیحات محصول
ترانزیستور قابلمه ای 2N3055
ترانزیستور 2N3055 یک ترانزیستور قدرتی از نوع NPN است که برای کاربردهای توان بالا مانند منابع تغذیه، تقویتکنندههای صوتی و درایو بارهای سنگین طراحی شده است. این قطعه به دلیل توان تلفاتی بالا، تحمل جریان زیاد و پایداری حرارتی مناسب، یکی از محبوبترین ترانزیستورهای قدرت در صنعت الکترونیک محسوب میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | NPN Power Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 60V |
| ولتاژ کلکتور–بیس (VCBO) | 100V |
| ولتاژ امیتر–بیس (VEBO) | 7V |
| جریان کلکتور (IC) | 15A |
| توان تلفاتی (PD) | 115W |
| بهره جریان (hFE) | 20 تا 70 |
| فرکانس گذر (fT) | 2.5MHz |
| پکیج | TO-3 (فلزی) |
| دمای کاری | -65°C تا +200°C |
ویژگیهای کلیدی
- ترانزیستور قدرتی NPN برای مدارهای صنعتی
- قابلیت عبور جریان بالا تا 15A
- بدنه فلزی مقاوم با دفع حرارت عالی
- پایداری حرارتی بالا در کار مداوم
- مناسب برای رگولاتورها و تقویتکنندهها
- طراحی شده برای کاربردهای توان بالا
کاربردهای پیشنهادی
- منابع تغذیه خطی و صنعتی
- آمپلیفایرهای صوتی قدرتی
- مدارات رگولاتور ولتاژ
- درایور موتورهای DC
- شارژرهای صنعتی و پرقدرت
- پروژههای الکترونیکی توان بالا

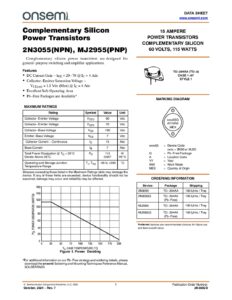

دیتاشیت ترانزیستور 2N3055 :
