ترانزیستور ماسفت IRF1404 SMD TO-253
یک ترانزیستور ماسفت MOSFET قدرتی از خانواده HEXFET با مقاومت روشن بسیار پایین برای کاربردهای سوئیچینگ و تبدیل انرژی می باشد
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET (HEXFET) |
| ولتاژ درین-سورس (VDSS) | 40 V |
| جریان درین (Id) — (Tc) | 202 A (at Tc) |
| جریان درین (Id) — (Package limited) | 75 A (package limited) |
| مقاومت روشن (RDS(on)) | ≈ 4 mΩ @ VGS=10 V |
| شارژ گیت (Qg) | ≈ 160 nC (typ) |
| ولتاژ گیت-سورس (VGS) | ±20 V |
| توان تلفاتی (PD) | ≈ 50 W (بسته به شرایط تهویه و دما) |
| دمای کاری | −55 تا +175 °C (Tj(max)) |
| پکیج | TO-253 |
ویژگیهای کلیدی
- RDS(on) بسیار پایین برای تلفات کم
- تحمل جریان بالا مناسب برای بارهای سنگین
- سوئیچینگ سریع و پاسخدهی خوب در مد PWM
- قابلیت آوالانچ تکرارشونده و مقاومت dv/dt
- دمای کاری بالا تا 175 °C برای پایداری
- بسته TO-220 متداول برای نصب آسان
کاربردهای پیشنهادی
- مبدلهای سوئیچینگ و منابع تغذیه (SMPS)
- مدارات همگامساز (synchronous buck converters)
- رانندگان موتور و اینورترهای با جریان بالا
- کاربردهای خودرویی و صنعتی با نیاز جریان بالا

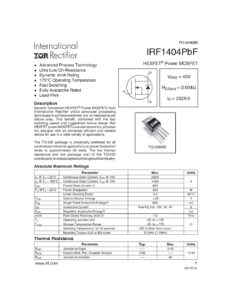

دیتاشیت IRF1404 :
