ماسفت IRFZ44 اورجینال پکیج TO-220
0
People watching this product now!
توضیحات محصول
ماسفت IRFZ44 اورجینال
یک MOSFET قدرتی کممقاومت برای کاربردهای سوئیچینگ و تقویت توان در سطوح ولتاژ پایین تا متوسط.
این قطعه دارای ولتاژ تحمل بین درین و سورس برابر با 55 ولت و جریان درین مداوم تا حدود 49 آمپر است.
IRFZ44 بهخاطر مقاومت روشن بسیار پایین و توانایی هدایت جریان زیاد، در منابع تغذیه، کنترل موتورهای DC و مدارهای تقویت توان کاربرد فراوان دارد.
همچنین این ماسفت در بستهٔ TO-220 عرضه میشود و برای کار در دماهای معمول صنعتی مناسب است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | 55 V |
| جریان درین مداوم (ID) | 49 A |
| مقاومت روشن (RDS(on)) | 0.022 Ω @ VGS=10V |
| شارژ گیت (Qg) | 67 nC @ VGS=10V |
| ولتاژ گیت-سورس (VGS) | ±20 V |
| خازن ورودی (Ciss) | ~1700 pF |
| توان تلفاتی (PD) | 94 W (در دمای کیس) |
| دمای کاری | -55 تا +175 °C |
| پکیج | TO-220 |
ویژگیهای کلیدی
- مقاومت روشن پایین برای راندمان بالا
- جریان درین بالا تا 49 A
- بستهٔ TO-220 مناسب برای نصب روی هیتسینک
- شارژ گیت متوسط برای کنترل آسان
- مناسب برای کاربردهای سوئیچینگ و تقویت توان
- پایداری عملکرد در دماهای صنعتی
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ (SMPS) با ولتاژ پایین
- کنترل موتورهای DC و درایورهای قدرت
- تقویتکنندههای صوتی و مدارهای تقویت توان
- مبدلهای DC-DC و مدارهای کاربردی صنعتی
- مدارات سوئیچینگ با نیاز به جریان بالا
- کاربردهای تعویض و حفاظت الکترونیکی

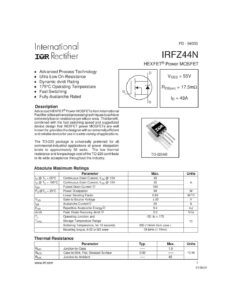

دیتاشیت ترانزیستور ماسفت IRFZ44 :
