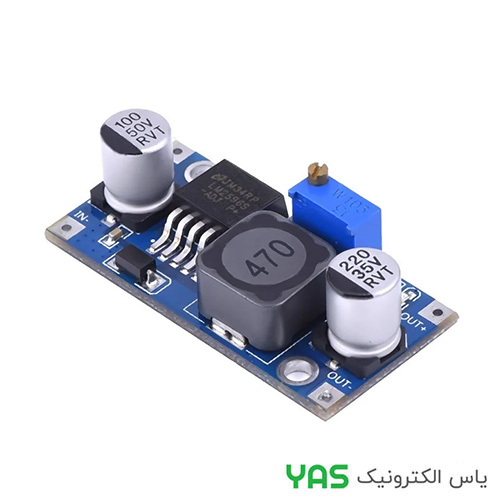

ماژول کاهنده ولتاژ LM2596 :
ماژول **LM2596 DC-DC Buck Converter** یک مبدل کاهنده ولتاژ (Step-Down) با راندمان بالا است که بر پایه آی‌سی **LM2596S** شرکت **Texas Instruments** طراحی شده است. این ماژول قابلیت تبدیل ولتاژهای DC بالاتر به ولتاژهای پایین‌تر را با راندمان تا **90 درصد** فراهم می‌کند و به دلیل ابعاد کوچک، قابلیت تنظیم ولتاژ خروجی و جریان خروجی مناسب، یکی از پرکاربردترین ماژول‌های تغذیه در پروژه‌های الکترونیکی، صنعتی و آردوینو محسوب می‌شود.
ولتاژ خروجی این ماژول از طریق **پتانسیومتر مولتی‌ترن** قابل تنظیم بوده و از حفاظت‌های داخلی مانند **محدودکننده جریان، حفاظت حرارتی و خاموشی خودکار در دمای بالا** بهره می‌برد. این ماژول برای تغذیه بردهای **Arduino، ESP32، Raspberry Pi، دوربین‌ها، تجهیزات مخابراتی، نمایشگرها و انواع مدارات دیجیتال** بسیار مناسب است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| آی‌سی اصلی | LM2596S |
| نوع مبدل | Buck (کاهنده ولتاژ) |
| ولتاژ ورودی | 4.5 تا 40 ولت DC |
| ولتاژ خروجی | 1.25 تا 37 ولت DC (قابل تنظیم) |
| حداکثر جریان خروجی | 3 آمپر |
| جریان خروجی پیشنهادی | 2 آمپر به صورت پیوسته |
| فرکانس سوئیچینگ | 150kHz |
| راندمان | تا 90٪ |
| نوع تنظیم خروجی | پتانسیومتر مولتی‌ترن |
| دمای کاری | -40 تا +125°C (آی‌سی) |
| ابعاد تقریبی ماژول | 43 × 21 × 14 میلی‌متر |
—
ویژگی‌های کلیدی
• مبتنی بر آی‌سی LM2596S
• تبدیل ولتاژ DC با راندمان بالا
• ولتاژ خروجی قابل تنظیم توسط مولتی‌ترن
• حداکثر جریان خروجی 3 آمپر
• حفاظت در برابر افزایش دما (Thermal Shutdown)
• محدودکننده جریان داخلی
• فرکانس سوئیچینگ 150kHz
• مناسب برای Arduino، ESP32، Raspberry Pi و تجهیزات صنعتی
• ابعاد کوچک و نصب آسان
—
کاربردهای پیشنهادی
• تغذیه بردهای Arduino و ESP32
• کاهش ولتاژ باتری و منابع تغذیه
• سیستم‌های خورشیدی
• پروژه‌های رباتیک
• تجهیزات مخابراتی
• منابع تغذیه قابل تنظیم
• پروژه‌های DIY و آموزشی
• تجهیزات صنعتی و الکترونیکی
—
دیتاشیت آی‌سی LM2596 :
—
