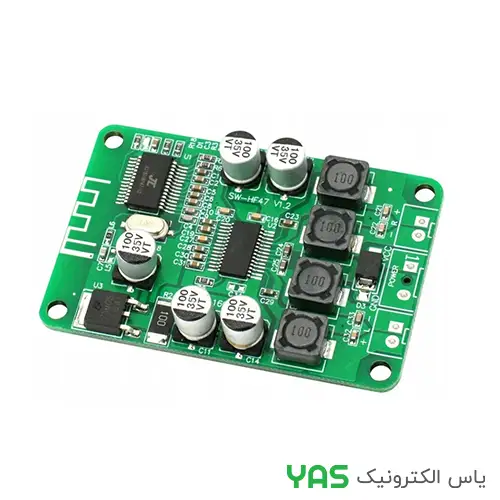

ماژول آمپلی فایر بلوتوثی استریو 15W مبتنی بر TPA3110 :
ماژول **آمپلیفایر بلوتوثی استریو 2×15 وات TPA3110** یک برد تقویتکننده صوتی کلاس D با راندمان بالا است که از تراشه **TPA3110D2** شرکت Texas Instruments بهره میبرد. این ماژول علاوه بر آمپلیفایر داخلی، دارای گیرنده بلوتوث بوده و امکان پخش موسیقی بهصورت بیسیم از تلفن همراه، تبلت یا لپتاپ را فراهم میکند. این ماژول با ولتاژ **8 تا 26 ولت DC** تغذیه شده و قادر است در ولتاژ 16 ولت، توان خروجی **15 وات برای هر کانال** را روی بلندگوهای 8 اهم ارائه دهد. همچنین از بلندگوهای **4 تا 8 اهم** پشتیبانی کرده و به دلیل راندمان بالای کلاس D (بیش از 90 درصد)، گرمای بسیار کمی تولید میکند و معمولاً نیازی به هیتسینک بزرگ ندارد. :contentReference[oaicite:0]{index=0} —
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل آمپلیفایر | TPA3110D2 |
| نوع مدار | Class-D Stereo Bluetooth Amplifier |
| توان خروجی | 2×15 وات |
| ولتاژ تغذیه | 8 تا 26 ولت DC |
| جریان پیشنهادی | حداقل 2 آمپر |
| امپدانس بلندگو | 4 تا 8 اهم |
| نسخه بلوتوث | Bluetooth 4.2 (بسته به نسخه برد) |
| راندمان | بیش از 90% |
| ورودی صدا | Bluetooth و AUX (بسته به مدل) |
| حفاظت داخلی | اتصال کوتاه، افزایش دما، اضافه جریان و DC Protection |
| نوع نصب | THT (پایهدار) |
| دمای کاری | -40 تا +85 درجه سانتیگراد |
—
ویژگیهای کلیدی
• تراشه اصلی TPA3110D2 شرکت Texas Instruments • توان خروجی استریو 2×15 وات • گیرنده بلوتوث داخلی برای پخش موسیقی بیسیم • راندمان بالاتر از 90 درصد • مناسب برای بلندگوهای 4 تا 8 اهم • دارای مدارهای محافظ اتصال کوتاه، دمای بالا و اضافه جریان • نویز و اعوجاج بسیار کم • مناسب برای ساخت اسپیکرهای بلوتوثی و سیستمهای صوتی DIY :contentReference[oaicite:1]{index=1} —
کاربردهای پیشنهادی
• ساخت اسپیکر بلوتوثی قابل حمل • سیستمهای صوتی خانگی • آمپلیفایر رومیزی • تجهیزات صوتی خودرو • پروژههای DIY و آموزشی • سیستمهای صوتی فروشگاهی • تقویتکننده صوتی برای بردهای الکترونیکی —
دیتاشیت تراشه TPA3110D2 :
