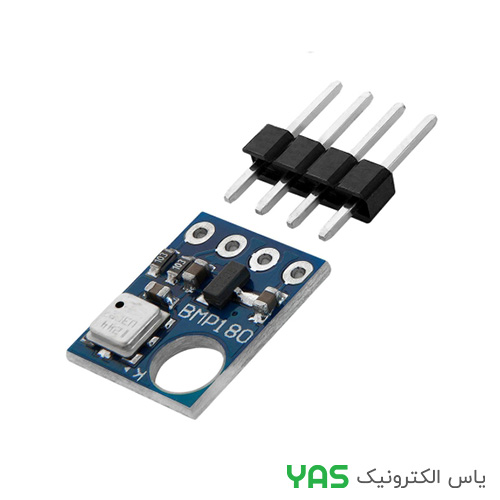

ماژول فشار BMP180 (سنسور فشار و دما دیجیتال)
ماژول فشار BMP180 یک سنسور دیجیتال فشار هوا و دما است که بر پایه چیپ BMP180 شرکت Bosch طراحی شده است. این ماژول قادر به اندازه‌گیری فشار مطلق هوا در محدوده 300 تا 1100 هکتوپاسکال و دمای محیط است. از داده‌های فشار می‌توان برای محاسبه ارتفاع (آلتیمتر) استفاده کرد. BMP180 از رابط I2C برای ارتباط با میکروکنترلر استفاده می‌کند و به دلیل دقت مناسب، مصرف توان پایین و قیمت مقرون‌به‌صرفه، یکی از محبوب‌ترین سنسورهای فشار در پروژه‌های الکترونیکی، هواشناسی و اینترنت اشیاء محسوب می‌شود. این سنسور جایگزین نسخه قدیمی‌تر BMP085 شده و از نظر پایه‌آرایی و نرم‌افزار با آن سازگار است.
مشخصات فنی
| نوع قطعه | سنسور فشار و دما دیجیتال |
| مدل | BMP180 |
| چیپ اصلی | BMP180 (Bosch) |
| ولتاژ تغذیه | 1.8 تا 3.6 ولت (ماژول دارای رگولاتور 3.3 ولت) |
| ولتاژ ورودی ماژول | 3.3 تا 5 ولت DC |
| رابط ارتباطی | I2C (حداکثر 3.4 مگاهرتز) |
| محدوده فشار | 300 تا 1100 هکتوپاسکال (hPa) |
| دقت فشار | ±1 هکتوپاسکال (در حالت پیشرفته) |
| محدوده دما | 40- تا 85+ درجه سانتی‌گراد |
| دقت دما | ±1 درجه سانتی‌گراد |
| رزولوشن | 0.01 هکتوپاسکال (فشار) و 0.1 درجه سانتی‌گراد (دما) |
| آدرس I2C | 0x77 (ثابت) |
| مصرف جریان | حدود 5 میکروآمپر (در حالت استاندارد) |
| دمای کاری | 40- تا 85+ درجه سانتی‌گراد |
| ابعاد | حدود 20 × 15 میلی‌متر |
| پین‌های خروجی | VCC، GND، SDA، SCL |
ویژگی‌های کلیدی
- اندازه‌گیری فشار و دما: قابلیت اندازه‌گیری همزمان فشار هوا و دمای محیط با یک سنسور.
- محاسبه ارتفاع: با استفاده از داده‌های فشار، می‌توان ارتفاع را با دقت مناسب محاسبه کرد.
- مصرف توان بسیار پایین: جریان مصرفی در حد میکروآمپر و مناسب برای پروژه‌های باتری‌محور.
- دقت بالا: دقت فشار ±1 هکتوپاسکال در حالت پیشرفته (Ultra High Resolution).
- رابط I2C ساده: اتصال آسان با دو سیم به میکروکنترلر.
- سازگاری با ۳.۳ و ۵ ولت: ماژول دارای رگولاتور و سطح‌شیفت داخلی است.
- قیمت مناسب و در دسترس: یکی از ارزان‌ترین و رایج‌ترین سنسورهای فشار در بازار.
کاربردهای پیشنهادی
- ایستگاه‌های هواشناسی و اندازه‌گیری فشار هوا
- آلتیمتر (ارتفاع‌سنج) در پهپاد و تجهیزات کوهنوردی
- سیستم‌های ناوبری و تعیین ارتفاع در رباتیک
- پروژه‌های اینترنت اشیاء (IoT) و پایش محیط
- دستگاه‌های اندازه‌گیری و ثبت داده
- پروژه‌های آموزشی و آزمایشگاهی
- سیستم‌های تشخیص تغییرات جوی
