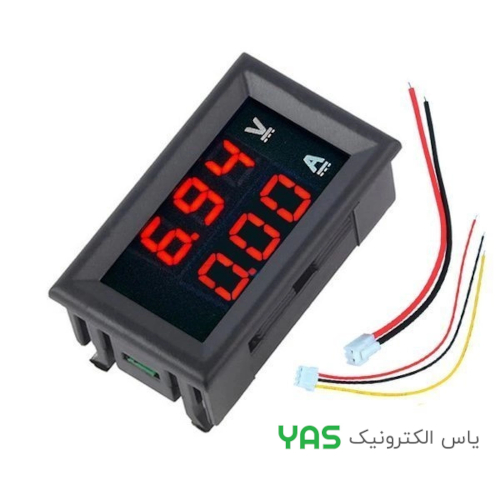

ویژگیها:
ولتاژ عملیاتی: DC 4.5 – 30 ولت
محدوده ولتاژ اندازهگیری: DC 0 – 100 ولت
حداقل وضوح (ولتاژ): 0.1 ولت
محدوده جریان اندازهگیری: DC 10 آمپر (اندازهگیری مستقیم، شنت داخلی)
حداقل وضوح (آمپر): 0.01 آمپر
جریان عملیاتی: کمتر از 20 میلیآمپر
رنگ صفحه نمایش: قرمز (صفحه نمایش دوگانه)
ابعاد: 48 x 29 x 21 میلیمتر
نرخ بهروزرسانی: حدود 500 میلیثانیه بر ثانیه
دقت اندازهگیری: 1٪

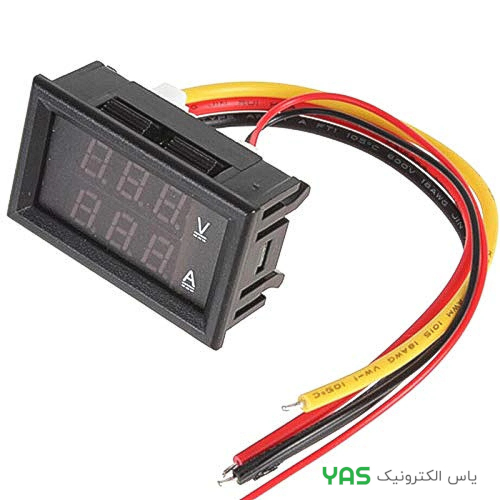

سیمکشی:
سیم مشکی (نازک): مدار (ماژول) خالی یا باک منفی
سیم قرمز (نازک): منبع تغذیه +
سیم مشکی (ضخیم): COM، اندازهگیری رایج
سیم قرمز (ضخیم): PW+، ورودی ولتاژ ترمینال اندازهگیری مثبت
سیم زرد (ضخیم): IN+، ورودی جریان +
توجه:
ولتاژ بین خطوط نازک قرمز و نازک مشکی باید در محدوده DC 4.5-30V باشد.
آمپرمتر فقط میتواند به منفی دستگاه تحت آزمایش متصل شود.
