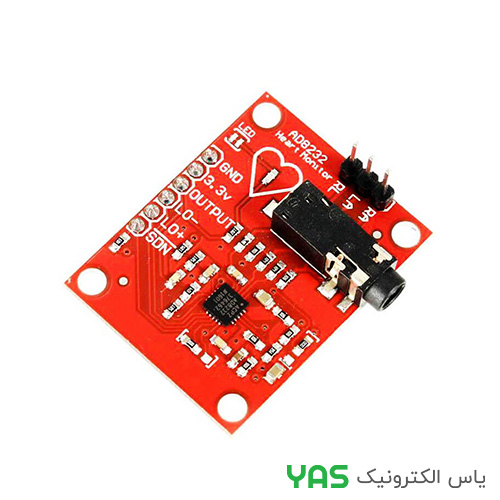

ماژول تشخیص ضربان قلب AD8232 (بدون فیش رابط) :
ماژول **AD8232 Heart Rate Monitor** یک برد اندازه‌گیری سیگنال الکتروکاردیوگرام (ECG) مبتنی بر آی‌سی **AD8232** شرکت **Analog Devices** است که برای دریافت و تقویت سیگنال‌های الکتریکی قلب طراحی شده است. این ماژول با فیلترهای داخلی، تقویت‌کننده دقیق و مصرف توان بسیار پایین، امکان مشاهده و ثبت سیگنال ECG و محاسبه ضربان قلب را برای پروژه‌های آموزشی، تحقیقاتی و تجهیزات پوشیدنی فراهم می‌کند.
این نسخه از ماژول **بدون فیش رابط الکترود (JST Connector)** عرضه می‌شود و کاربر باید الکترودها را مستقیماً به پدهای برد متصل کند یا از کانکتور مناسب استفاده نماید. ارتباط ماژول با میکروکنترلر از طریق **خروجی آنالوگ** انجام شده و پایه‌های **LO+** و **LO-** نیز وضعیت اتصال صحیح الکترودها را مشخص می‌کنند.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| آی‌سی اصلی | AD8232 |
| نوع ماژول | Single Lead ECG Module |
| نوع خروجی | آنالوگ (Analog Output) |
| ولتاژ تغذیه | 2.0 تا 3.5 ولت DC |
| جریان مصرفی | حدود 170µA |
| تعداد لید | 2 یا 3 الکترود |
| پایه‌های تشخیص قطع لید | LO+ و LO- |
| بهره تقویت‌کننده | حدود 100 برابر |
| CMRR | 80dB |
| دمای کاری | -40 تا +85°C |
| نسخه ماژول | بدون کانکتور فیش الکترود |
—
ویژگی‌های کلیدی
• مناسب برای اندازه‌گیری سیگنال ECG تک‌کاناله
• تقویت‌کننده و فیلتر داخلی با نویز پایین
• مصرف توان بسیار کم
• خروجی آنالوگ برای اتصال مستقیم به ADC میکروکنترلر
• دارای پایه‌های تشخیص قطع لید (LO+ و LO-)
• مناسب برای Arduino، ESP32، STM32 و Raspberry Pi
• قابلیت استفاده در تجهیزات پوشیدنی و پروژه‌های تحقیقاتی
• نسخه بدون فیش رابط الکترود (JST Connector)
—
کاربردهای پیشنهادی
• اندازه‌گیری ضربان قلب
• ثبت سیگنال ECG تک‌کاناله
• پروژه‌های Arduino و ESP32
• تجهیزات پزشکی آموزشی
• سیستم‌های پایش سلامت
• تجهیزات پوشیدنی (Wearable)
• پروژه‌های تحقیقاتی بیوالکترونیک
• مانیتورینگ علائم حیاتی
—
دیتاشیت ماژول AD8232 :
—
