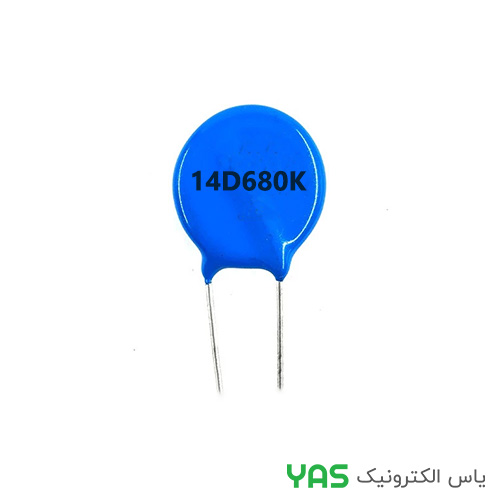

وریستور VDR 14D680 :
وریستور **VDR 14D680** یک قطعه حفاظتی وابسته به ولتاژ از نوع **MOV (Metal Oxide Varistor)** است که برای محافظت از مدارهای الکترونیکی در برابر **اضافه‌ولتاژ، پالس‌های گذرا و Surge** مورد استفاده قرار می‌گیرد. این قطعه در شرایط عادی مقاومت بسیار بالایی دارد و هنگام افزایش ناگهانی ولتاژ، مقاومت آن به‌سرعت کاهش پیدا کرده و انرژی اضافی را محدود می‌کند.
کد **14D680** نشان‌دهنده قطر دیسک حدود **14mm** و ولتاژ وریستور حدود **68V** است. این قطعه بدون پلاریته بوده و می‌تواند در هر جهت روی مدار نصب شود. وریستور معمولاً به‌صورت موازی با بخش مورد حفاظت قرار می‌گیرد تا از آسیب ناشی از پالس‌های ناگهانی ولتاژ جلوگیری کند.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع قطعه | وریستور اکسید فلزی (MOV / VDR) |
| مدل | 14D680 |
| قطر دیسک | 14mm |
| ولتاژ وریستور | 68V ±10% |
| ولتاژ کاری AC | 40V AC |
| ولتاژ کاری DC | 56V DC |
| ولتاژ کلمپ | 112V حداکثر |
| جریان Surge | بسته به سازنده و شرایط کاری |
| نوع نصب | DIP / پایه‌دار |
| پلاریته | بدون قطب |
| جنس | اکسید فلزی (Metal Oxide) |
| کاربرد | محافظت در برابر Surge و اضافه‌ولتاژ لحظه‌ای |
—
ویژگی‌های کلیدی
• وریستور **MOV** با کد **14D680**
• قطر دیسک حدود **14mm**
• ولتاژ وریستور حدود **68V**
• مناسب برای حفاظت مدارهای کم‌ولتاژ
• کاهش سریع مقاومت هنگام اضافه‌ولتاژ
• جذب پالس‌های ناگهانی و Surge
• بدون قطب و قابل نصب در هر جهت
• مناسب برای منابع تغذیه و تجهیزات کنترلی
—
کاربردهای پیشنهادی
• مدارهای حفاظت در برابر Surge
• منابع تغذیه کم‌ولتاژ
• مدارهای کنترل و صنعتی
• تجهیزات الکترونیکی حساس
• مدارهای ورودی DC
• تجهیزات مخابراتی و کنترلی
• بردهای الکترونیکی
• پروژه‌های الکترونیک
—
