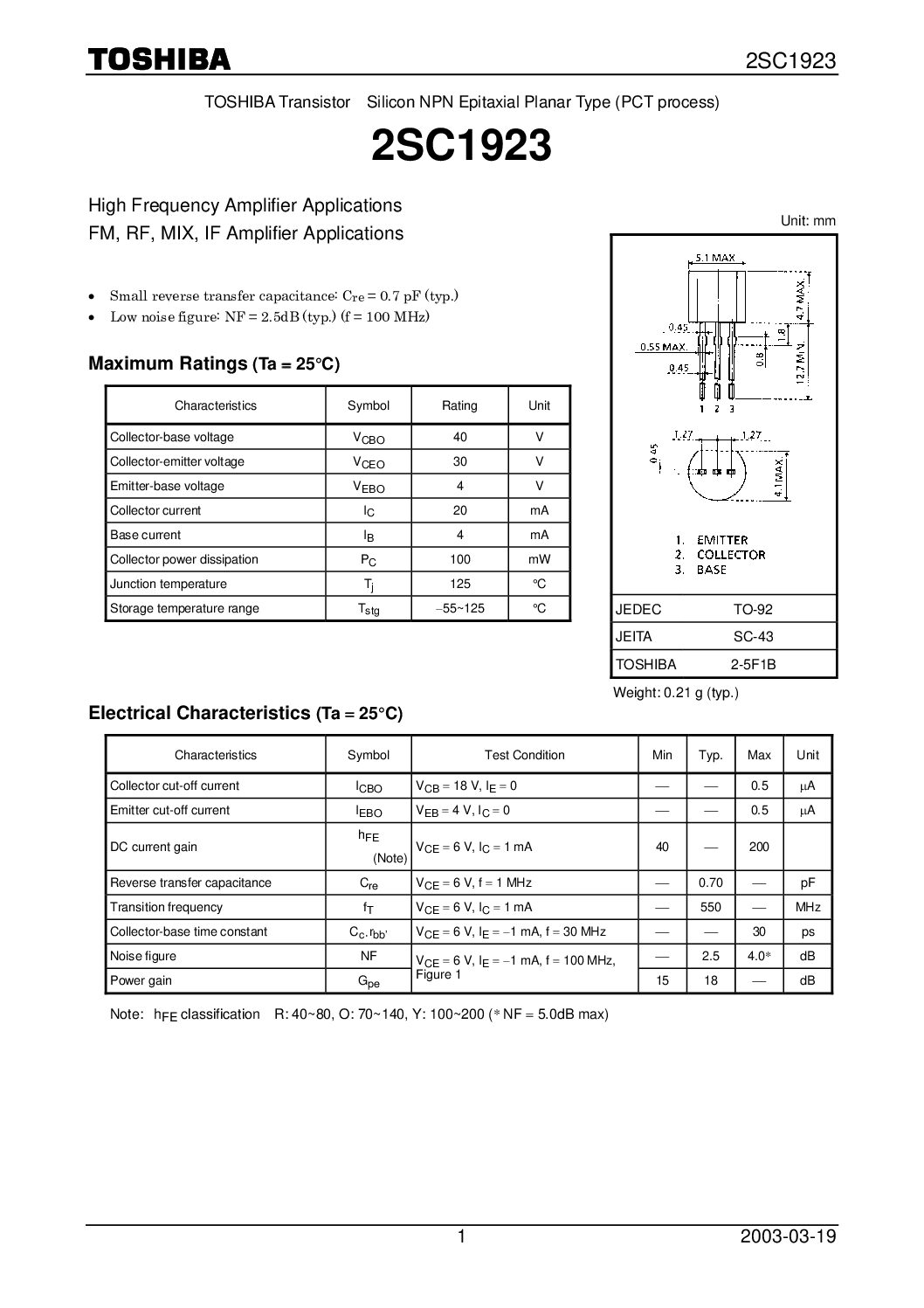

ترانزیستور 2SC1923
ترانزیستور 2SC1923 یک ترانزیستور NPN سرعتبالا و توان متوسط است که
عمدتاً در تقویتکنندههای فرکانس بالا، مراحل RF، مدارهای مخابراتی و
بخشهای درایور توان کم استفاده میشود. این ترانزیستور با فرکانس گذر
زیاد، ولتاژ مناسب و پایداری حرارتی خوب، انتخابی مطمئن برای مدارات
الکترونیکی دقیق و کاربردی محسوب میشود.
فرکانسهای بالا، در تجهیزات رادیویی، تیونرها، گیرندهها، فرستندههای
کمقدرت و مدارات IF/AF بهصورت گسترده بهکار میرود. این قطعه با
پکیج کوچک و توان تلفاتی مناسب، عملکردی قابلاعتماد همراه با نویز
کم ارائه میدهد. همچنین بهره جریان مناسب و رفتار خطی قابل قبول،
آن را به گزینهای مطلوب برای تقویت سطوح اولیه سیگنال تبدیل کرده است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | NPN High-Frequency Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 50V |
| ولتاژ کلکتور–بیس (VCBO) | 60V |
| ولتاژ امیتر–بیس (VEBO) | 5V |
| جریان کلکتور (IC) | 0.3A |
| توان تلفاتی (PD) | 0.4W |
| بهره جریان (hFE) | 60 تا 320 |
| فرکانس گذر (fT) | 200MHz |
| پکیج | TO-92L |
| دمای کاری | -55°C تا +150°C |
ویژگیهای کلیدی
- ترانزیستور NPN مخصوص فرکانسهای بالا
- پایداری مناسب در تقویت سیگنال RF
- توان تلفاتی کافی برای کاربردهای نیمهقدرت
- نویز کم و عملکرد بسیار خطی
- پکیج TO-92L مناسب طراحیهای فشرده
- بهره جریان گسترده و قابلاعتماد
کاربردهای پیشنهادی
- تقویتکنندههای RF و IF
- طبقات اولیه گیرندهها و فرستندهها
- مدارات مخابراتی و رادیویی
- تیونرها و مبدلهای فرکانسی
- درایورهای سیگنال کمقدرت
- تقویت سطوح کمنویز در پروژهها
