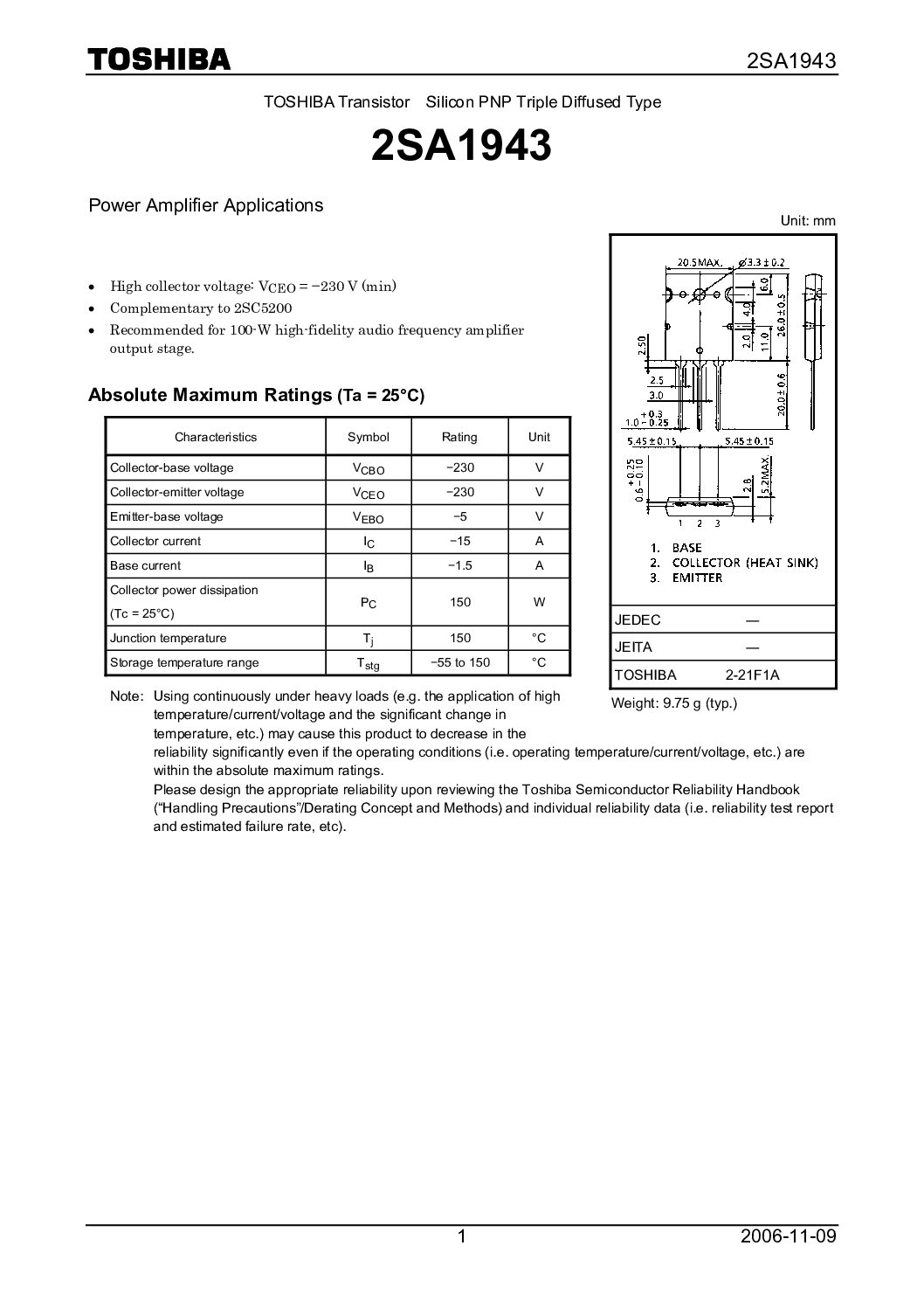

ترانزیستور 2SA1943
ترانزیستور 2SA1943 یک ترانزیستور قدرت PNP در پکیج TO-3P است که برای تقویت توان، ساخت آمپلیفایرهای صوتی با کیفیت بالا، درایوهای توان، و کاربردهای سوئیچینگ با جریان و توان بالا مورد استفاده قرار میگیرد. این قطعه به دلیل خطی بودن بالا، تلفات کم، و تحمل حرارتی مناسب، یکی از محبوبترین ترانزیستورها در مدارات صوتی و تقویتکنندههای کلاس AB به شمار میرود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع ترانزیستور | PNP Power Transistor |
| ولتاژ کلکتور–امیتر (Vce) | −230V |
| ولتاژ کلکتور–بیس (Vcb) | −230V |
| ولتاژ امیتر–بیس (Veb) | −5V |
| جریان کلکتور (Ic) | −15A |
| توان تلفاتی (Pc) | 150W |
| بهره جریان (hFE) | 55 تا 160 |
| فرکانس گذر (fT) | 30MHz |
| پکیج | TO-3P |
ویژگیهای کلیدی
- ترانزیستور قدرت PNP با توان تلفاتی 150 وات
- ولتاژ و جریان مناسب برای تقویتکنندههای صوتی
- پاسخ فرکانسی بالا برای سینگالهای صوتی شفاف
- مناسب برای استفاده بهصورت جفت مکمل با 2SC5200
- پکیج TO-3P با دفع حرارت بسیار عالی
- پایداری حرارتی و عملکرد خطی مناسب
کاربردهای پیشنهادی
- آمپلیفایرهای صوتی کلاس AB و Hi-Fi
- مدارات درایو توان و تقویتکنندههای قدرت
- برنامههای سوئیچینگ با توان بالا
- مصارف صوتی حرفهای، اسپیکر اکتیو و پاورآمپ
- استفاده بهصورت جفت مکمل با 2SC5200
- تقویتکنندههای خروجی در لوازم صوتی خانگی
