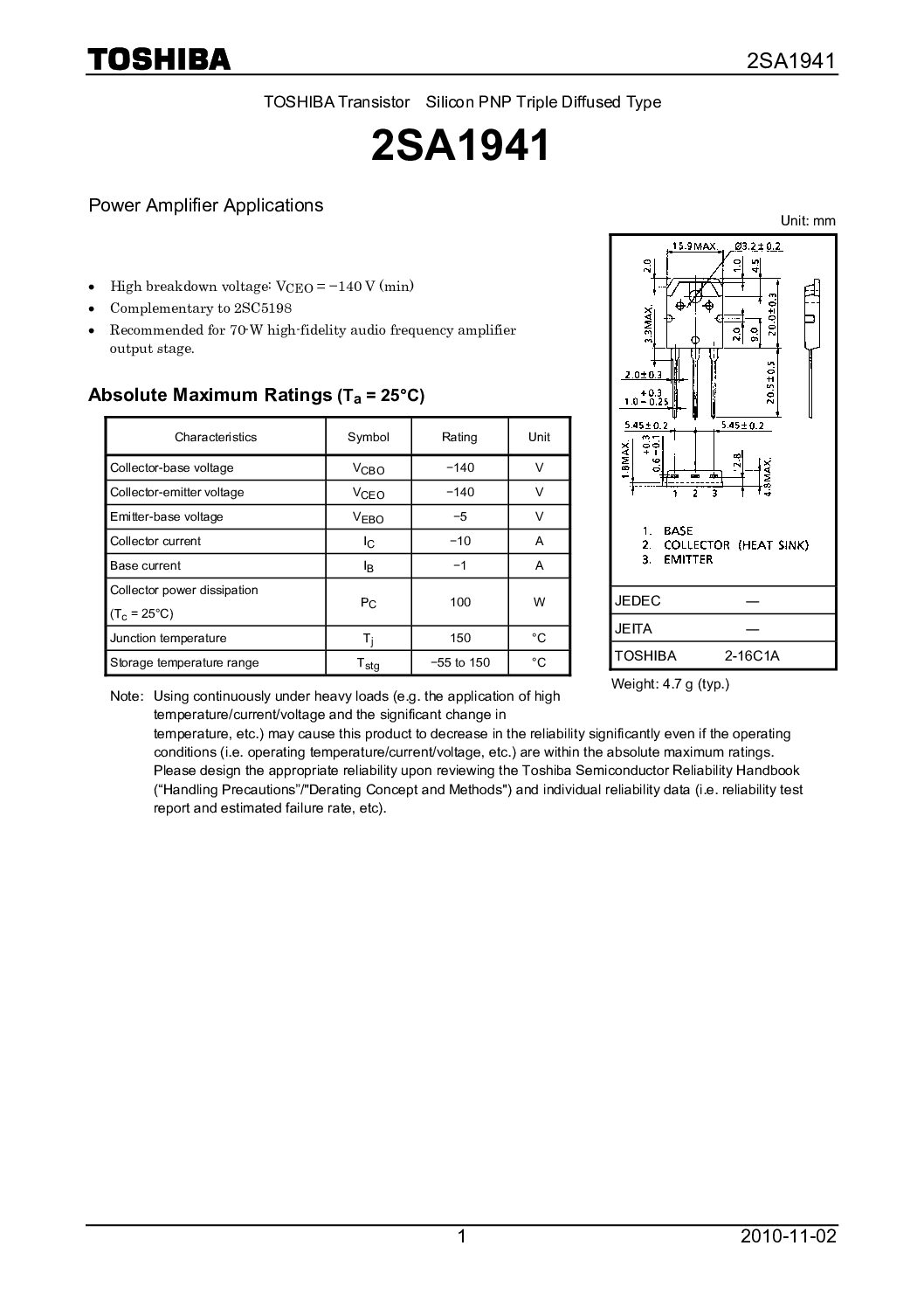

ترانزیستور 2SA1941
ترانزیستور 2SA1941 یک ترانزیستور قدرتی از نوع PNP است که برای کاربردهای تقویت صوتی، مدارهای خروجی آمپلی‌فایر و درایو بارهای توان متوسط تا بالا طراحی شده است. این قطعه با ولتاژ تحمل مناسب، جریان کلکتور بالا و پایداری حرارتی مطلوب، عملکردی قابل اعتماد در مدارهای صوتی حرفه‌ای ارائه می‌دهد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | PNP Power Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 140V |
| ولtage کلکتور–بیس (VCBO) | 180V |
| ولتاژ امیتر–بیس (VEBO) | 5V |
| جریان کلکتور (IC) | 12A |
| توان تلفاتی (PD) | 130W |
| بهره جریان (hFE) | 55 تا 160 |
| فرکانس گذر (fT) | 30MHz |
| پکیج | TO-3P |
| دمای کاری | -55°C تا +150°C |
ویژگی‌های کلیدی
- ترانزیستور PNP قدرتی مناسب تقویت صوتی
- ولتاژ کاری بالا تا 140V
- قابلیت عبور جریان بالا تا 12A
- پکیج قدرتمند TO-3P با خنک‌شوندگی مطلوب
- پایدار در مدارهای کلاس AB
- مناسب سیستم‌های صوتی حرفه‌ای
کاربردهای پیشنهادی
- خروجی آمپلی‌فایرهای کلاس AB
- سیستم‌های صوتی حرفه‌ای
- منابع تغذیه توان متوسط
- درایور بارهای القایی
- مدارات صنعتی قدرتی
- پروژه‌های توان متوسط و بالا
