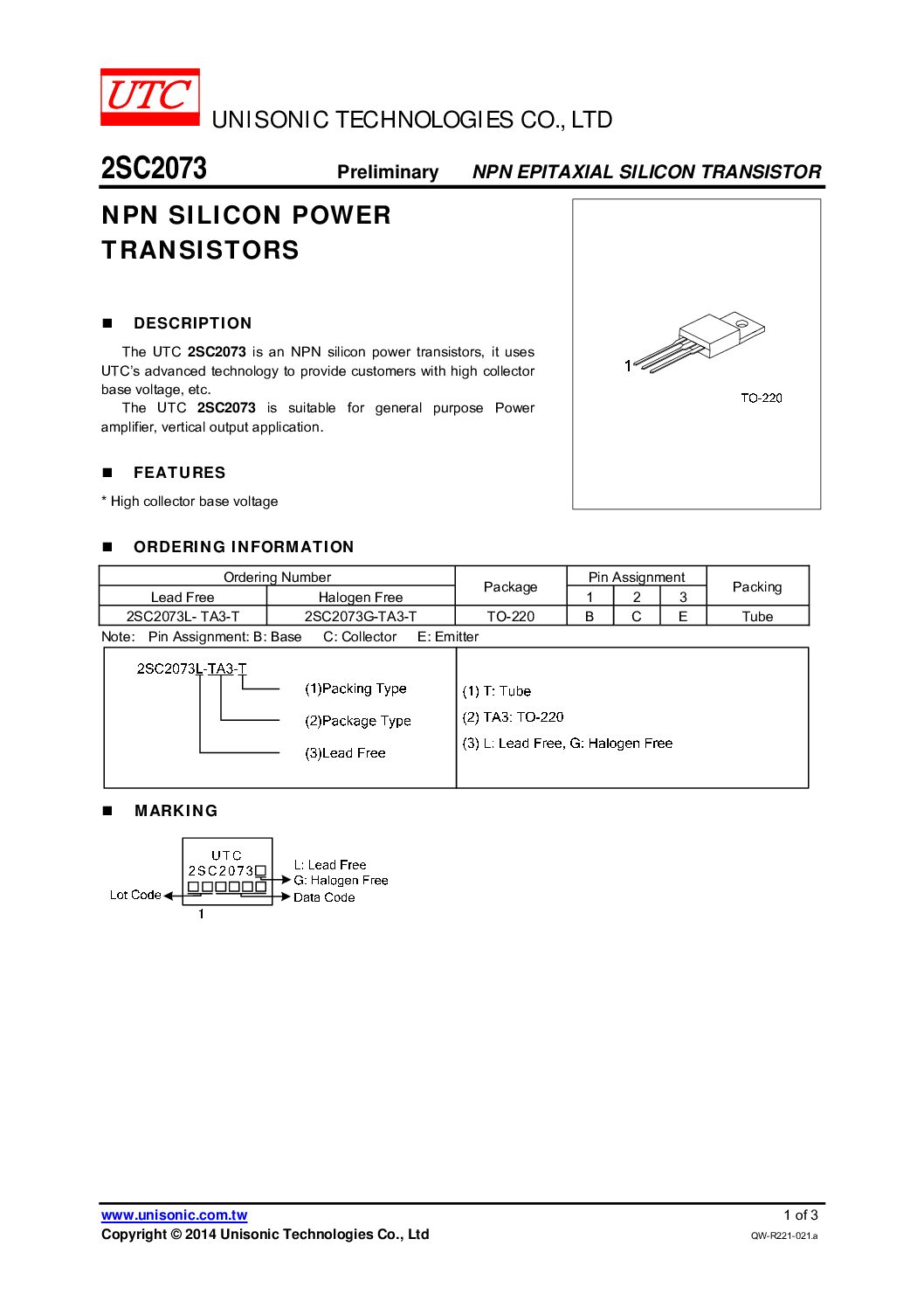

ترانزیستور 2SC2073
ترانزیستور 2SC2073 یک ترانزیستور قدرت از نوع NPN است که بهطور ویژه برای کاربردهای تقویت توان در فرکانسهای بالا و مدارات RF طراحی شده است. این قطعه معمولاً در فرستندههای VHF، تقویتکنندههای رادیویی و تجهیزات مخابراتی استفاده میشود و به دلیل قدرت خروجی مناسب و پایداری خوب در کارکردهای مداوم، یکی از قطعات محبوب در مدارهای رادیویی محسوب میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | NPN RF Power Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 16V |
| ولتاژ کلکتور–بیس (VCBO) | 20V |
| جریان کلکتور (IC) | 3A |
| توان تلفاتی (PD) | 20W |
| بهره جریان (hFE) | 20 تا 70 |
| فرکانس کاری | تا 175MHz |
| پکیج | TO-220 / TO-225 |
| دمای کاری | -30°C تا +150°C |
ویژگیهای کلیدی
- ترانزیستور RF توان بالا از نوع NPN
- مناسب تقویت سیگنالهای فرکانس بالا
- قابلیت کار در مدارهای فرستنده FM
- تحمل توان مناسب برای کاربردهای مخابراتی
- پایداری حرارتی در شرایط کاری سنگین
- مناسب مدارهای RF و VHF
کاربردهای پیشنهادی
- فرستندههای رادیویی FM
- تقویتکنندههای توان RF
- مدارهای مخابراتی VHF
- پروژههای رادیویی حرفهای
- تقویت سیگنالهای فرکانس بالا
- تجهیزات بیسیم و فرستنده
