ترانزیستور 2N2222
ترانزیستور 2N2222 یک ترانزیستور NPN همهکاره و بسیار پرکاربرد است که برای سوئیچینگ سریع، تقویت سیگنال، درایور بارهای سبک و مدارهای دیجیتال و آنالوگ طراحی شده است. این قطعه به دلیل سرعت بالا، تحمل جریان مناسب و پایداری قابل قبول، یکی از محبوبترین ترانزیستورهای عمومی در دنیای الکترونیک محسوب میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | NPN General Purpose Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 40V |
| ولتاژ کلکتور–بیس (VCBO) | 75V |
| ولتاژ امیتر–بیس (VEBO) | 6V |
| جریان کلکتور (IC) | 800mA |
| توان تلفاتی (PD) | 625mW |
| بهره جریان (hFE) | 75 تا 300 |
| فرکانس گذر (fT) | 250MHz |
| نوع سیگنال | آنالوگ و دیجیتال |
| پکیج | TO-92 / TO-18 |
| دمای کاری | -55°C تا +150°C |
ویژگیهای کلیدی
- ترانزیستور NPN همهمنظوره و پرکاربرد
- سرعت سوئیچینگ بسیار بالا
- تحمل جریان مناسب در پکیج کوچک
- قابل استفاده در مدارهای دیجیتال
- پایداری عملکرد در دمای گسترده
- گزینهای ایدهآل برای پروژههای آموزشی
کاربردهای پیشنهادی
- سوئیچینگ و تقویت سیگنال
- درایور رله و LED
- مدارهای دیجیتال و منطقی
- پروژههای آموزشی و DIY
- مدارهای فرکانس بالا
- درایور بارهای سبک

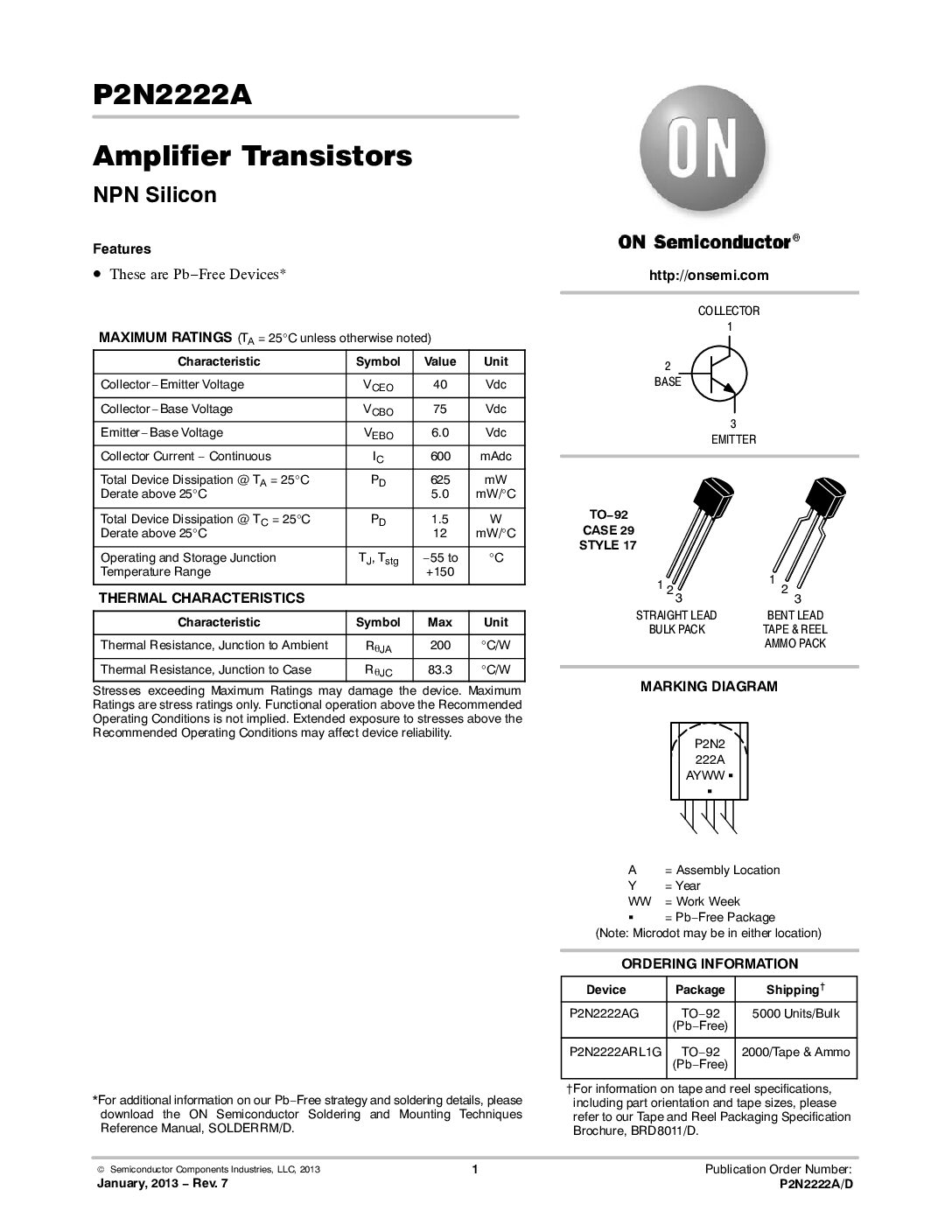

دیتاشیت ترانزیستور 2N2222 :
