ترانزیستور آی جی بی تی G4PH50UD
ترانزیستور IGBT مدل IRG4PH50UD یک قطعه قدرتی پرکاربرد است که برای
سوئیچینگ سریع، اینورترها، منابع تغذیه صنعتی و کنترل موتور طراحی شده است.
این قطعه با تحمل ولتاژ بالا، تلفات کم و سرعت سوئیچینگ مناسب، گزینهای قابل اعتماد
برای سیستمهای توان میباشد.
که عملکرد مطمئن و راندمان بالا را در کاربردهای سوئیچینگ ارائه میدهد.
این قطعه با تحمل ولتاژ حدود 600 ولت و جریان مناسب،
گزینهای مناسب برای کاربردهای صنعتی و اینورترهای توان متوسط میباشد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | IGBT Transistor with Fast Diode |
| ولتاژ کلکتور–امیتر (VCES) | 600 V |
| جریان کلکتور مداوم (IC) | 26 A |
| جریان پالس (ICM) | 104 A |
| ولتاژ گیت–امیتر (VGE) | ±20 V |
| توان تلفاتی (PD) | 208 W |
| دمای کاری | -55 تا +150 °C |
| نوع دیود | Ultrafast Soft Recovery |
| پکیج | TO-247AC |
ویژگیهای کلیدی
- تلفات کم در حالت هدایت
- سرعت سوئیچینگ مناسب با دیود سریع
- مناسب برای اینورترهای صنعتی
- پایداری حرارتی و الکتریکی بالا
- راندمان مناسب در کاربردهای فرکانس متوسط
- عملکرد قابل اعتماد در بارهای القایی
کاربردهای پیشنهادی
- اینورترهای DC-AC صنعتی
- درایو موتورهای AC و BLDC
- منابع تغذیه سوئیچینگ توان بالا
- مدارات تقویتکننده و سوئیچینگ صنعتی
- سیستمهای توان و پشتیبان
- مبدلهای DC-DC صنعتی

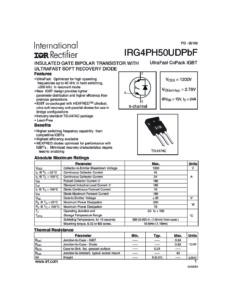

دیتاشیت ترانزیستور IRG4PH50UD :
