آیسی CM6802
آیسی CM6802 یکی از کنترلکنندههای ترکیبی پیشرفته از نوع PFC + PWM Combo Controller است که برای کاربردهای توان بالا، منابع تغذیه سوئیچینگ، پاورهای کامپیوتر، UPS و تجهیزات صنعتی طراحی شده است. این تراشه با بهرهگیری از معماری اصلاح ضریب توان از نوع Boost – Average Current Mode و بخش PWM از نوع Trailing-Edge Control عملکردی پایدار، کمتلفات و هماهنگ با استانداردهای پاور مدرن ارائه میدهد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | PFC + PWM Combo Controller |
| تکنولوژی کنترل PFC | Boost, Average Current, Leading-Edge |
| تکنولوژی PWM | Trailing-Edge PWM |
| ولتاژ تغذیه (VCC) | حداکثر 20V |
| جریان راهاندازی | حدود 30µA |
| جریان عملیاتی | حدود 3mA |
| حالت کممصرف | مصرف کمتر از 0.75W در حالت No-Load |
| فرکانس سیستم | تعیینشده توسط RT و CT خارجی |
| فرکانس PWM | نصف فرکانس سیستم |
| فرکانس PFC | یک چهارم فرکانس سیستم |
| جریان خروجی درایور گیت | حدود 0.5A |
| حفاظتها | OVP، UVLO، Soft-Start، Brown-Out، Current Limit، Tri-Fault |
| پکیج | DIP-16 / SOP-16 |
| سازگاری پایه | سازگار با CM6800 / ML4800 / ML4824 |
ویژگیهای کلیدی
- ترکیب همزمان کنترل PFC و PWM در یک تراشه
- مناسب برای طراحی پاورهای استاندارد، صنعتی و کامپیوتری
- مصرف بسیار کم در حالت بدون بار (Green Mode)
- راهاندازی با جریان بسیار پایین (Low Startup Current)
- حفاظتهای کامل و امکان اطمینان بالا در کاربردهای صنعتی
- عملکرد پایدار با اعوجاج بسیار پایین و راندمان بالا
- سازگاری پایهای با خانواده ML4800 / CM6800
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ (SMPS)
- پاور کامپیوتر و پاور سرور
- سیستمهای PFC، مبدل بوست و یکپارچه
- UPS و برق پشتیبان
- شارژرهای صنعتی و مخابراتی
- مبدلهای AC-DC و DC-DC
- تجهیزات الکترونیک قدرت با مدارهای تصحیح ضریب توان

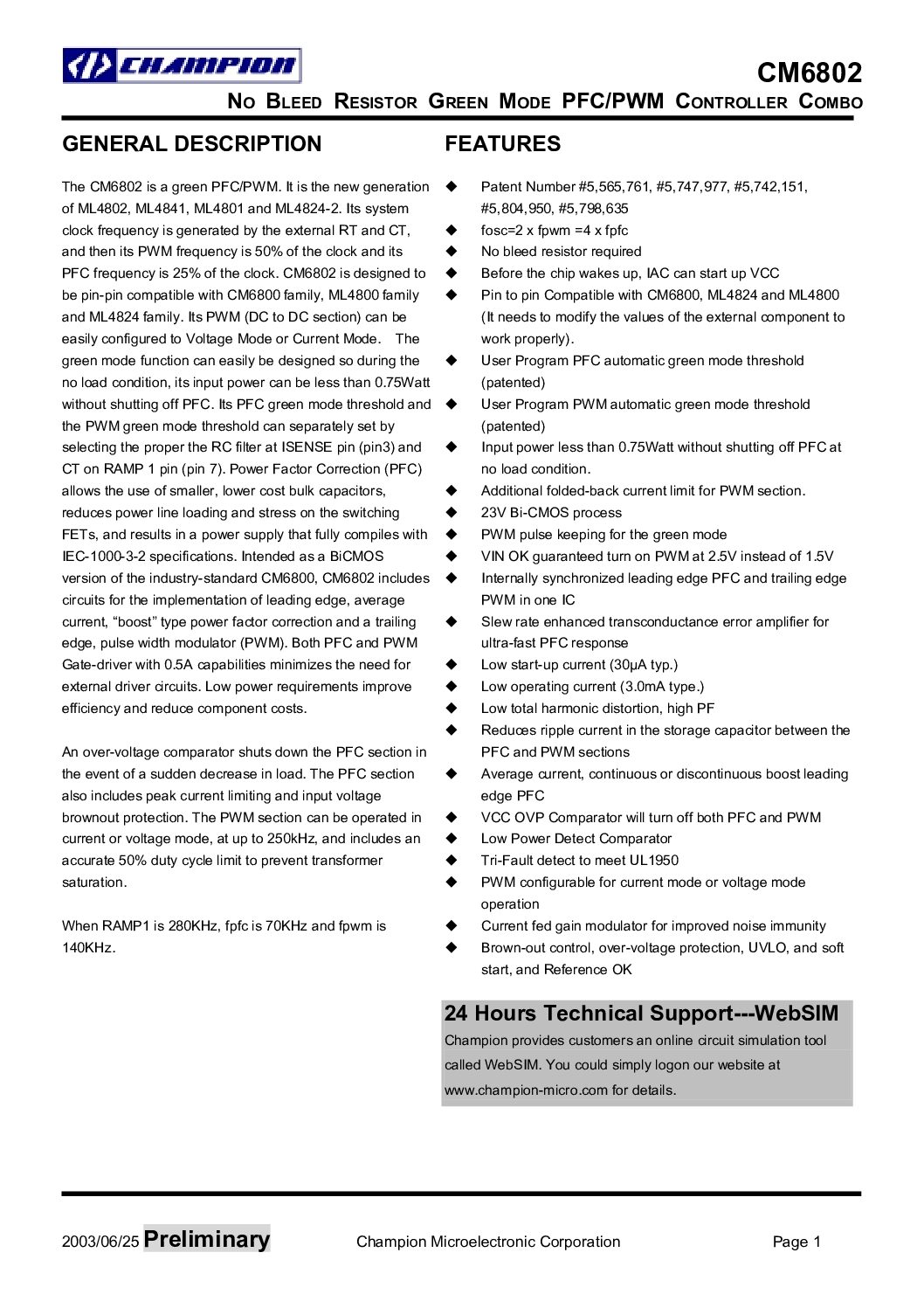

دیتاشیت آیسی CM6802
