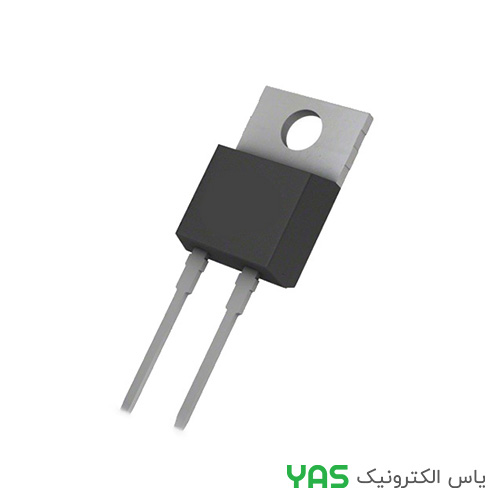

دیود MUR860 پکیج TO-220AC (دیود یکسوساز فوق‌سریع 8 آمپر 600 ولت)
دیود MUR860 یک دیود یکسوساز فوق‌سریع (Ultrafast Recovery Rectifier Diode) از نوع سیلیکون است که برای کاربردهای یکسوسازی در منابع تغذیه سوئیچینگ با فرکانس بالا، مبدل‌های DC-DC و مدارات کنترل موتور طراحی شده است. این قطعه در پکیج TO-220AC (2 پایه) عرضه می‌شود و دارای ولتاژ معکوس تکرارشونده 600 ولت، جریان متوسط 8 آمپر و زمان بازیابی معکوس 50 نانوثانیه است. MUR860 به دلیل زمان بازیابی فوق‌سریع، تلفات سوئیچینگ پایین، ولتاژ فوروارد پایین و قابلیت تحمل جریان هجومی بالا (تا 100 آمپر)، یکی از پرکاربردترین دیودهای قدرت در مدارات الکترونیک صنعتی محسوب می‌شود.
مشخصات فنی
| نوع قطعه | دیود یکسوساز فوق‌سریع (Ultrafast Recovery Rectifier Diode) |
| مدل | MUR860 / MUR860G / MUR860F-BP |
| پکیج | TO-220AC (2 پایه) / ITO-220AC / TO-277 |
| ولتاژ معکوس تکرارشونده (VRRM) | 600 ولت |
| جریان متوسط یکسوسازی (IFAV) | 8 آمپر (در دمای Tc = 150 درجه سانتی‌گراد) |
| جریان هجومی غیرتکرارشونده (IFSM) | 100 آمپر (موج سینوسی 8.3 میلی‌ثانیه) |
| ولتاژ فوروارد (VF) | حدود 1.5 ولت (در جریان 8 آمپر و دمای 25 درجه) |
| زمان بازیابی معکوس (trr) | 50 نانوثانیه (حداکثر) |
| جریان نشتی معکوس (IR) | 5 میکروآمپر (در ولتاژ 600 ولت و دمای 25 درجه) |
| ظرفیت خازنی | حدود 220 پیکوفاراد |
| دمای کاری (Tj) | 55- تا 175+ درجه سانتی‌گراد |
| تعداد پایه | 2 (آند و کاتد) |
ترتیب پایه‌ها (Pinout) – پکیج TO-220AC
- پایه 1 (کاتد): پایه متصل به بدنه فلزی (Flange)
- پایه 2 (آند): پایه جداگانه
توجه: در پکیج TO-220AC، کاتد به بدنه فلزی (فلنج) متصل است. برای نصب روی هیت‌سینک، باید از واشر عایق (Mica یا سیلیکون) استفاده کنید تا از اتصال کوتاه جلوگیری شود.
جدول صحت (Truth Table)
| وضعیت بایاس | ولتاژ دو سر دیود | جریان عبوری |
| بایاس مستقیم (آند مثبت) | حدود 1.5 ولت | جریان زیاد (تا 8 آمپر) |
| بایاس معکوس (کاتد مثبت) – کمتر از 600 ولت | ولتاژ اعمالی | جریان نشتی بسیار کم (میکروآمپر) |
| بایاس معکوس – بیشتر از 600 ولت | — | احتمال آسیب به دیود |
ویژگی‌های کلیدی
- زمان بازیابی معکوس فوق‌سریع (50 نانوثانیه): مناسب برای کاربردهای سوئیچینگ پرسرعت و فرکانس بالا.
- ولتاژ معکوس بالا (600 ولت): مناسب برای کاربردهای با ولتاژ بالا.
- تلفات سوئیچینگ پایین: افزایش راندمان در منابع تغذیه سوئیچینگ.
- قابلیت تحمل جریان هجومی بالا (100 آمپر): مقاومت در برابر جریان‌های لحظه‌ای شدید.
- ولتاژ فوروارد پایین (1.5 ولت): تلفات توان کمتر و تولید حرارت پایین‌تر.
- پکیج TO-220AC: قابلیت نصب روی هیت‌سینک برای اتلاف حرارت بهتر.
- دمای کاری گسترده: 55- تا 175+ درجه سانتی‌گراد برای محیط‌های صنعتی.
- استاندارد AEC-Q101: واجد شرایط برای کاربردهای خودرویی (در برخی نسخه‌ها).
کاربردهای پیشنهادی
- یکسوساز در منابع تغذیه سوئیچینگ (SMPS)
- دیود هرزگرد (Free-Wheeling Diode) در مبدل‌ها و مدارات کنترل موتور
- مبدل‌های DC-DC و DC-AC با ولتاژ بالا
- اینورترهای قدرت و درایوهای موتور
- مدارات تصحیح ضریب توان (PFC)
- محافظت از قطبیت معکوس (Reverse Polarity Protection)
- مدارات شارژر و آداپتور صنعتی
- پروژه‌های الکترونیک قدرت و آزمایشگاهی
