ترانزیستور 2SC2383
ترانزیستور 2SC2383 یک ترانزیستور قدرتی از نوع NPN است که برای کاربردهای تقویت توان، درایورهای موتور و مراحل خروجی آمپلیفایرها طراحی شده است. این قطعه با ولتاژ کلکتور بالا، جریان کلکتور قابل توجه و توان تلفاتی مناسب، عملکرد پایدار و قابل اعتماد را در مدارهای قدرت فراهم میکند.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | NPN Power Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 120V |
| ولتاژ کلکتور–بیس (VCBO) | 150V |
| ولتاژ امیتر–بیس (VEBO) | 5V |
| جریان کلکتور (IC) | 10A |
| توان تلفاتی (PD) | 150W |
| بهره جریان (hFE) | 30 تا 160 |
| نوع سیگنال | آنالوگ و توان |
| پکیج | TO-92L |
| دمای کاری | -65°C تا +150°C |
ویژگیهای کلیدی
- ترانزیستور قدرت NPN با جریان کلکتور بالا
- ولتاژ کلکتور 120V مناسب مدارهای توان
- توان تلفاتی بالا 150W برای بارهای سنگین
- بهره جریان مناسب 30–160
- پکیج TO-92L
- عملکرد پایدار در کاربردهای صنعتی
کاربردهای پیشنهادی
- طبقات خروجی آمپلیفایرهای صوتی
- درایور موتورهای DC
- مدارات سوئیچینگ توان بالا
- منابع تغذیه خطی و سوئیچینگ
- مدارات صنعتی با بار القایی
- طراحی مدارهای قدرت متوسط و سنگین

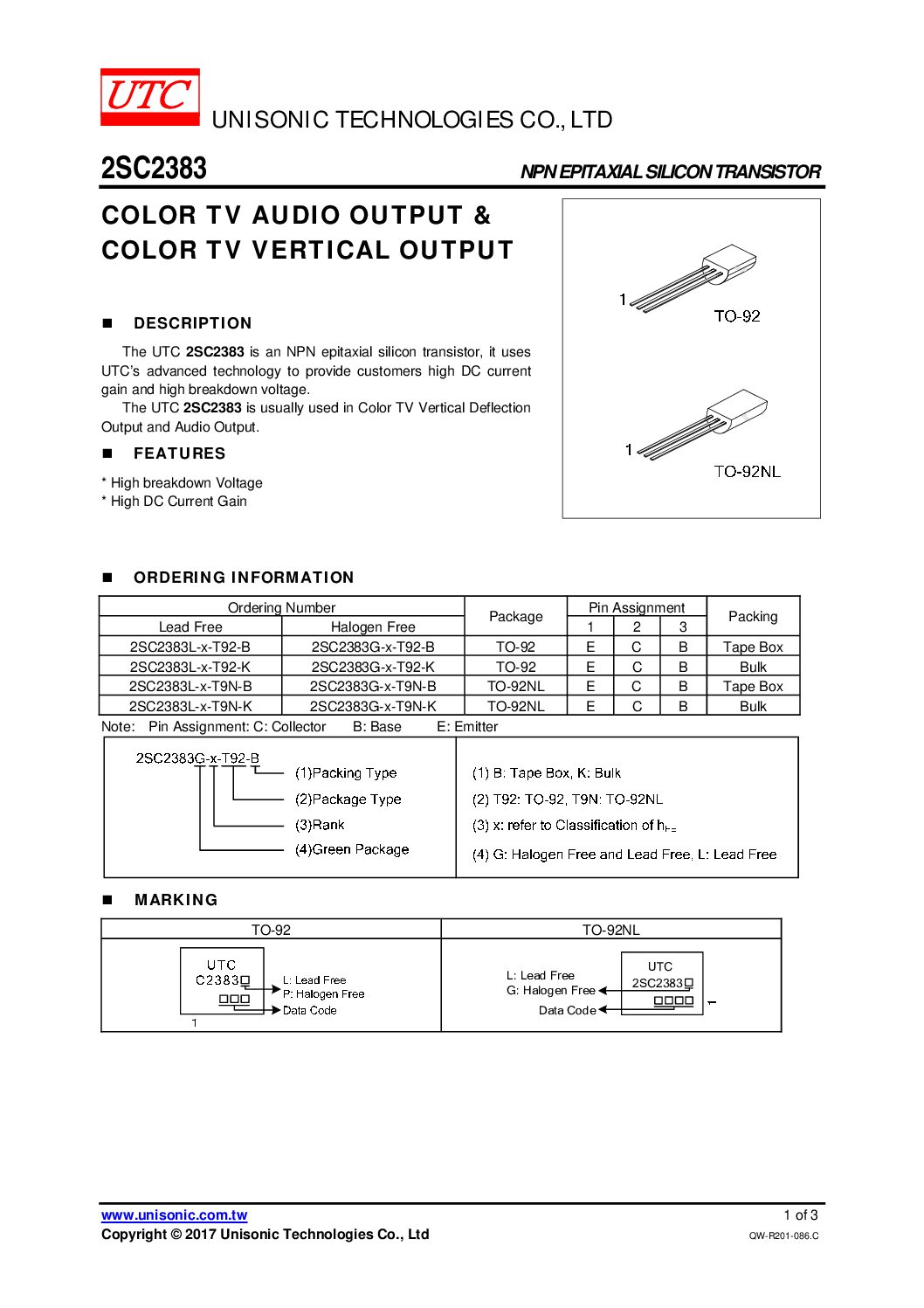

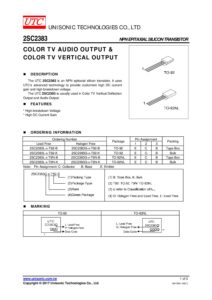

دیتاشیت ترانزیستور 2SC2383 :
