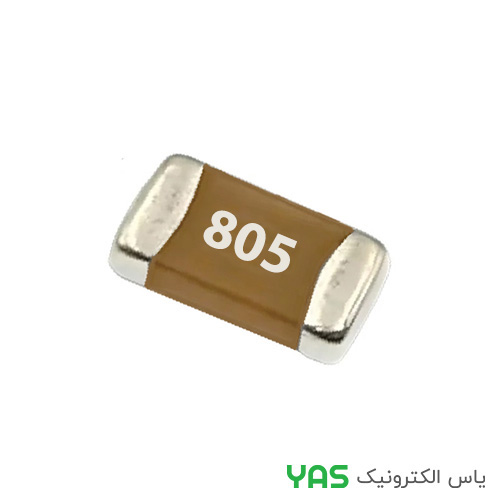

خازن 10 میکروفاراد 16 ولت SMD پکیج 0805 :
خازن SMD پکیج 0805 یکی از پرکاربردترین خازنهای نصب سطحی (Surface Mount) در صنعت الکترونیک است که به دلیل ابعاد مناسب، تنوع ظرفیت بالا و سهولت مونتاژ، در انواع بردهای الکترونیکی، تجهیزات مخابراتی، منابع تغذیه، مدارات دیجیتال و آنالوگ مورد استفاده قرار میگیرد.
این پکیج تعادل مناسبی بین اندازه، ظرفیت قابل دستیابی و تحمل ولتاژ ایجاد میکند و یکی از استانداردهای رایج در طراحی PCB محسوب میشود.
مشخصات کلی
| مشخصه | توضیح |
|---|---|
| نوع قطعه | خازن سرامیکی SMD (MLCC) |
| پکیج | 0805 (2012 Metric) |
| ابعاد | 2.0 × 1.25 میلیمتر |
| محدوده ظرفیت | از چند pF تا دهها µF |
| محدوده ولتاژ | 6.3V تا 100V |
| نوع دیالکتریک | C0G (NP0)، X7R، X5R، Y5V |
| تلرانس | ±1% تا ±20% |
| دمای کاری | -55 تا +125°C |
| نوع نصب | SMD |
ویژگیهای کلیدی
• ابعاد 2 در 1.25 میلی متر
• یکی از رایجترین پکیجهای خازن SMD در صنعت
• مناسب برای مدارات دیجیتال و آنالوگ
• تنوع بالا در ظرفیت و ولتاژ کاری
• قابلیت مونتاژ اتوماتیک SMT
• پایداری حرارتی مناسب
• ESR پایین در مدلهای MLCC
• ابعاد مناسب برای اکثر طراحیهای PCB
• قابلیت اطمینان و طول عمر بالا
کاربردهای پیشنهادی
• فیلتر تغذیه و بایپس (Bypass Capacitor)
• دیکوپلینگ آیسیها
• مدارات RF و مخابراتی
• منابع تغذیه سوئیچینگ (SMPS)
• تجهیزات صنعتی و کنترلی
• بردهای میکروکنترلری
• تجهیزات پزشکی و اندازهگیری
• انواع پروژههای الکترونیکی SMD
پکیج 0805 با استاندارد متریک 2012 شناخته میشود و یکی از محبوبترین سایزهای خازن SMD برای طراحی بردهای الکترونیکی مدرن است.
دیتاشیت خازن SMD پکیج 0805 :
