ترانزیستور KSPA44
ترانزیستور KSPA44 یک ترانزیستور ولتاژ بالا از نوع PNP است که برای کاربردهای تقویت سیگنال، مدارات ولتاژ بالا و سوئیچینگ طراحی شده است. این قطعه بهدلیل تحمل ولتاژ بالا، نویز کم و پایداری مناسب در دماهای مختلف، در منابع تغذیه، مدارات صوتی و تجهیزات صنعتی مورد استفاده قرار میگیرد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | PNP High Voltage Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | -400V |
| ولتاژ کلکتور–بیس (VCBO) | -400V |
| ولتاژ امیتر–بیس (VEBO) | -7V |
| جریان کلکتور (IC) | -200mA |
| توان تلفاتی (PD) | 1.5W |
| بهره جریان (hFE) | 20 تا 100 |
| فرکانس گذر (fT) | 50MHz |
| پکیج | TO-92 |
| دمای کاری | -55°C تا +150°C |
ویژگیهای کلیدی
- تحمل ولتاژ بسیار بالا برای مدارات صنعتی
- نویز پایین مناسب تقویت سیگنال
- پایداری حرارتی مناسب در کار طولانی
- سایز کوچک با نصب آسان
- مصرف توان پایین در حالت کاری
- عملکرد پایدار در شرایط سخت محیطی
کاربردهای پیشنهادی
- منابع تغذیه ولتاژ بالا
- تقویتکنندههای ولتاژ
- مدارات کنترل صنعتی
- درایورهای ولتاژ بالا
- تجهیزات اندازهگیری
- مدارات حفاظتی الکترونیکی

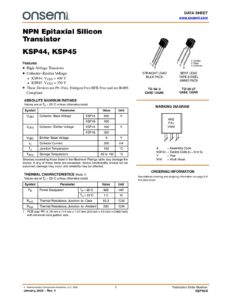

دیتاشیت ترانزیستور KSPA44 :
