ماسفت 55NF06 پکیج TO-220
- ترانزیستور STP55N06 یک MOSFET قدرتی N-Channel است.
- توانایی تحمل ولتاژ حداکثر 60V را دارد.
- جریان مداوم آن تا 55A قابل استفاده است.
- مقاومت روشن آن حدود 0.018Ω اندازهگیری شده است.
- گیت آن با 10V بهخوبی فعال میشود.
- مناسب برای کاربردهای سوئیچینگ توان بالا است.
- در مدارهای خودرو و صنعتی استفاده میشود.
- دارای پکیج استاندارد TO-220 مقاوم میباشد.
0
People watching this product now!
توضیحات محصول
ماسفت P55N06L
یک MOSFET توان از خانواده STripFET™ II مناسب برای کاربردهای سوئیچینگ و کنترل موتور.
60 V طراحی شده است. این قطعه بهخاطر مقاومت روشن پایین، قابلیت تحمل انرژی آوالانچ و dv/dt مناسب،
در منابع تغذیه، درایوها و مدارهای سوییچینگ با کارایی بالا استفاده میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET (StripFET) |
| ولتاژ درین-سورس (VDS) | 60 V |
| جریان درین مداوم (ID) | 55 A (بسته به پکیج و شرایط تهویه) |
| مقاومت روشن (RDS(on)) | ~0.014–0.020 Ω (بسته به VGS) |
| ولتاژ گیت-سورس آستانه (VGS(th)) | ≈ 1.0 – 1.7 V |
| ولتاژ گیت-سورس (VGS) | ±20 V (حداکثر توصیه شده) |
| توان تلفاتی (PD) | تا ~95 W |
| دمای کاری | −55 تا +150 °C |
| پکیج | TO-220 |
| ویژگیهای کلیدی | مقاومت روشن پایین؛ بالا؛ 100% |
ویژگیهای کلیدی
- مقاومت روشن پایین برای راندمان بالا
- قابلیت تحمل انرژی آوالانچ و دِیویدیتی مناسب
- مناسب برای کاربردهای با جریان بالا
- بار گیت کم و سوئیچینگ سریع
- پکیجهای متنوع برای نصب و خنککنندگی
- کاربرد گسترده در منابع تغذیه و درایوها
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ (SMPS)
- درایو موتور و کنترل توان
- مبدلهای DC-DC و بوست
- مدارات صوتی و آمپلیفایر قدرت
- کاربردهای خودرویی و صنعتی با جریان بالا

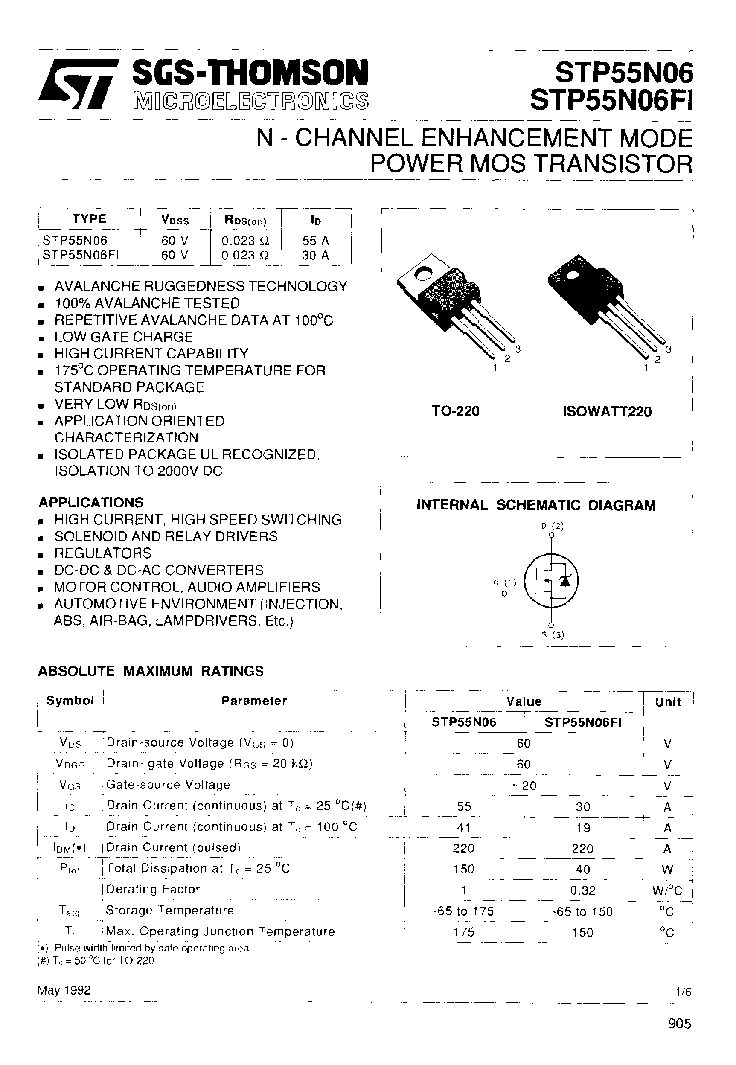

دیتاشیت P55N06L :
