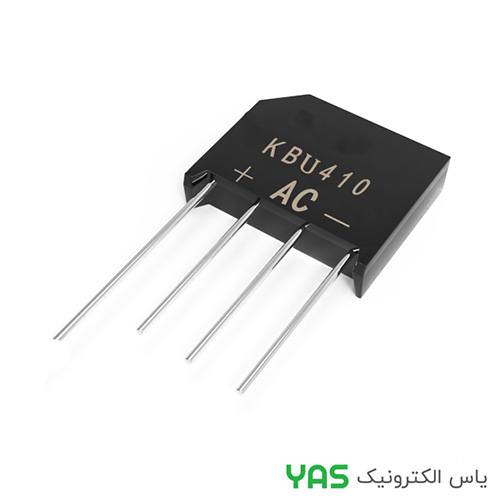

پل دیود KBU410 پکیج KBU اورجینال :
پل دیود KBU410 یک یکسوساز پل تمامموج از نوع سیلیکونی گلسپسیویت (Glass Passivated) است که برای تبدیل ولتاژ AC به DC در منابع تغذیه سوئیچینگ، آداپتورها، تجهیزات صنعتی، درایور LED و مدارات قدرت طراحی شده و به دلیل تحمل ولتاژ بالا، جریان مناسب و پایداری حرارتی خوب، یکی از قطعات پرکاربرد در ورودی تغذیه مدارهای الکترونیکی محسوب میشود.
این قطعه شامل چهار دیود داخلی در یک پکیج واحد است و برای کاربردهای AC به DC با جریان متوسط در منابع تغذیه استفاده میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | Single Phase Bridge Rectifier |
| جریان متوسط خروجی (IF(AV)) | 4 A |
| ولتاژ معکوس تکرارشونده (VRRM) | 1000 V |
| ولتاژ RMS ورودی | 700 V |
| جریان Surge (IFSM) | 120 A |
| افت ولتاژ مستقیم (VF) | حدود 1.0 تا 1.1 V در هر دیود |
| دمای کاری | -55 تا +150 °C |
| پکیج | KBU (4 Pin Through Hole) |
| نوع ساخت | Glass Passivated |
ویژگیهای کلیدی
• پل دیود یکسوساز تمامموج مناسب AC به DC
• جریاندهی مناسب تا 4 آمپر
• تحمل ولتاژ بالا تا 1000 ولت
• مناسب برای منابع تغذیه سوئیچینگ و صنعتی
• قابلیت تحمل جریان لحظهای بالا (Surge Current)
• افت ولتاژ مناسب و راندمان خوب
• طراحی استاندارد و نصب آسان روی PCB
• قابلیت اطمینان بالا در کاربردهای صنعتی و الکترونیکی
کاربردهای پیشنهادی
• منابع تغذیه سوئیچینگ (SMPS)
• آداپتورها و شارژرهای متوسط
• درایور LED
• تجهیزات صنعتی و الکترونیکی
• مدارات یکسوساز AC به DC
• بردهای تغذیه عمومی
• پروژههای الکترونیکی قدرت
• سیستمهای تغذیه صنعتی سبک
دیتاشیت پل دیود KBU410 :
