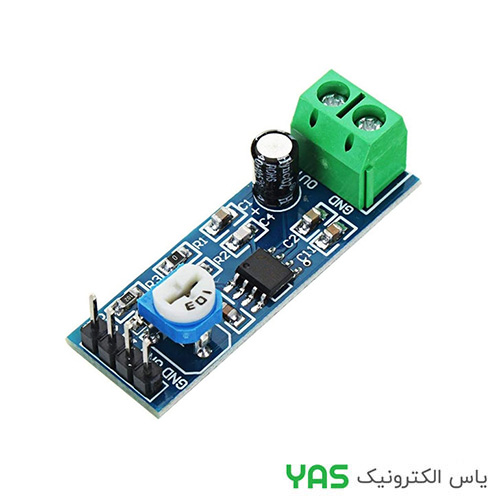

ماژول آمپلی فایر LM386
ماژول آمپلی فایر LM386 یک مدار تقویت‌کننده صوتی مونو با توان مصرفی پایین و طراحی ساده است که برای تقویت سیگنال‌های صوتی ضعیف و راه‌اندازی بلندگوهای کوچک مورد استفاده قرار می‌گیرد. این ماژول بر پایه آی‌سی LM386 ساخته شده و برای پروژه‌های الکترونیکی، آردوینو، تجهیزات صوتی کوچک، رادیو، اسپیکرهای قابل حمل و پروژه‌های آموزشی گزینه‌ای کاربردی است.
مشخصات فنی
| نوع محصول | ماژول آمپلی فایر صوتی |
| آی‌سی اصلی | LM386 |
| نوع تقویت‌کننده | مونو، کلاس AB |
| نوع ورودی | آنالوگ صوتی |
| تغذیه | بسته به نسخه ماژول، معمولاً 5V تا 12V |
| بهره ولتاژ | 20 تا 200 برابر، بسته به مدار |
| توان خروجی | وابسته به ولتاژ تغذیه، بار و طراحی ماژول |
| امپدانس بلندگو | بسته به طراحی ماژول، معمولاً مناسب بلندگوهای کوچک |
| خروجی | تک‌کاناله |
| نوع اتصال | ورودی صوتی و خروجی بلندگو |
| کاربرد اصلی | تقویت سیگنال‌های صوتی ضعیف |
ویژگی‌های اصلی
- تقویت‌کننده صوتی مونو با LM386
- مناسب تقویت سیگنال‌های صوتی ضعیف
- طراحی ساده و کم‌حجم ماژول
- قابل استفاده با منابع تغذیه مختلف
- بهره قابل تنظیم تا 200
- مناسب بلندگوهای کوچک و قابل حمل
- مناسب پروژه‌های آردوینو و میکروکنترلر
- استفاده آسان در پروژه‌های صوتی
کاربردهای پیشنهادی
- تقویت صدای پروژه‌های الکترونیکی
- پروژه‌های آردوینو و میکروکنترلر
- اسپیکرهای کوچک و قابل حمل
- تقویت صدای رادیوهای کوچک
- پروژه‌های صوتی و آموزشی
- مدارهای اینترکام و ارتباط صوتی
- پروژه‌های الکترونیکی باتری‌محور
- تقویت سیگنال خروجی مدارها
نحوه استفاده
برای استفاده، ورودی صوتی به ورودی ماژول و بلندگو به خروجی آن متصل می‌شود. پس از اعمال تغذیه مناسب، سیگنال صوتی ورودی توسط LM386 تقویت شده و از طریق بلندگو پخش می‌شود. میزان بهره تقویت‌کننده به مدار اطراف آی‌سی و اجزای متصل به پایه‌های کنترل بهره وابسته است؛ در حالت پایه بهره داخلی برابر 20 است و با مدار مناسب می‌تواند تا 200 افزایش پیدا کند.
نکته مهم
مشخصات دقیق توان خروجی، محدوده تغذیه و امپدانس بلندگوی مناسب به طراحی برد ماژول بستگی دارد. خود آی‌سی LM386 در خانواده‌های مختلف با شرایط کاری متفاوت عرضه می‌شود و دیتاشیت TI محدوده تغذیه و شرایط توان را برای نسخه‌های مختلف مشخص می‌کند. بنابراین پیش از اتصال تغذیه یا بلندگوی موردنظر، مشخصات نسخه موجود بررسی شود.
جایگاه دیتاشیت
آی‌سی LM386 توسط Texas Instruments ارائه شده و دیتاشیت رسمی آن شامل مشخصات الکتریکی، مدارهای کاربردی، نحوه تنظیم بهره و شرایط راه‌اندازی تقویت‌کننده است.
