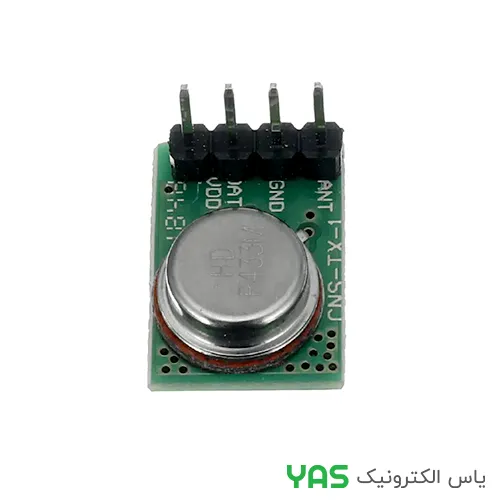

ماژول فرستنده ASK 315MHz (فرستنده رادیویی ASK)
ماژول فرستنده ASK 315MHz یک فرستنده رادیویی ساده و کم‌هزینه است که برای ارسال داده‌های دیجیتال در فرکانس 315 مگاهرتز با مدولاسیون ASK (Amplitude Shift Keying) طراحی شده است. این ماژول به دلیل قیمت پایین، مصرف توان کم و برد مناسب (حدود 20 تا 100 متر در فضای باز)، یکی از پرکاربردترین ماژول‌های ارتباط بی‌سیم برای پروژه‌های الکترونیکی، رباتیک و اتوماسیون خانگی محسوب می‌شود. ماژول فرستنده ASK 315MHz معمولاً به صورت جفت با ماژول گیرنده ASK 315MHz استفاده می‌شود.
مشخصات فنی
| نوع قطعه | فرستنده رادیویی ASK (RF Transmitter) |
| فرکانس کاری | 315 مگاهرتز |
| نوع مدولاسیون | ASK (Amplitude Shift Keying) |
| ولتاژ تغذیه | 3 تا 12 ولت DC |
| ولتاژ پیشنهادی | 5 ولت |
| جریان مصرفی | حدود 10 تا 15 میلی‌آمپر (در ولتاژ 5 ولت) |
| توان خروجی | حدود 10 تا 15 میلی‌وات (در ولتاژ 5 ولت) |
| برد ارتباط | حدود 20 تا 100 متر (در فضای باز و با آنتن مناسب) |
| نرخ داده | حداکثر 10 کیلوبیت بر ثانیه |
| نوع آنتن | آنتن سیم پیچی (Coil) یا سیم ساده (24 تا 30 سانتی‌متر) |
| دمای کاری | 20- تا 70+ درجه سانتی‌گراد |
| ابعاد | حدود 19 × 19 میلی‌متر |
| پین‌های خروجی | VCC، GND، DATA |
ویژگی‌های کلیدی
- قیمت بسیار پایین: یکی از ارزان‌ترین راه‌حل‌های ارتباط بی‌سیم برای پروژه‌های الکترونیکی.
- مصرف توان کم: جریان مصرفی پایین و مناسب برای پروژه‌های باتری‌محور.
- رابط ساده: فقط با سه پین (VCC، GND، DATA) به میکروکنترلر متصل می‌شود.
- برد مناسب: با آنتن مناسب، برد ارتباط تا 100 متر در فضای باز قابل افزایش است.
- سازگاری با ۳ تا ۱۲ ولت: انعطاف‌پذیری در انتخاب ولتاژ تغذیه.
- ابعاد کوچک: مناسب برای پروژه‌های با فضای محدود.
- کارکرد ساده: ارسال داده‌های دیجیتال سریال به صورت بی‌سیم.
کاربردهای پیشنهادی
- سیستم‌های کنترل از راه دور (ریموت کنترل)
- دزدگیر و سیستم‌های امنیتی بی‌سیم
- اتوماسیون خانگی و کنترل روشنایی
- ارسال داده از سنسورها به صورت بی‌سیم
- پروژه‌های رباتیک و کنترل بی‌سیم ربات
- سیستم‌های پایش و مانیتورینگ از راه دور
- پروژه‌های آموزشی و آزمایشگاهی
