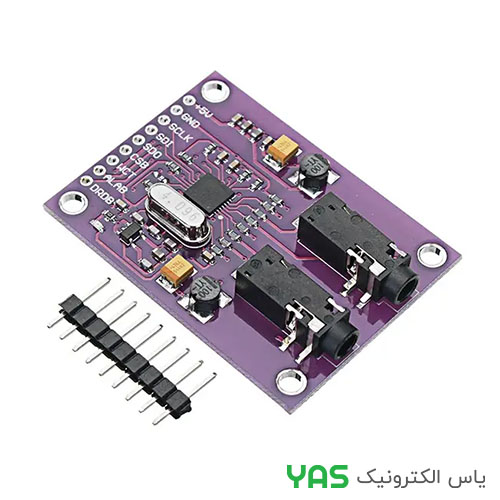

ماژول مانیتورینگ ضربان قلب ADS1293 برای ECG :
ماژول **ADS1293 ECG** یک برد دریافت و پردازش سیگنال الکتروکاردیوگرام (ECG) مبتنی بر آیسی **ADS1293** شرکت **Texas Instruments** است. این آیسی یک **Analog Front-End (AFE)** سه کاناله با دقت **24 بیت** بوده که برای اندازهگیری سیگنالهای زیستی مانند **ECG سه لید، پنج لید و شش لید** طراحی شده است. این ماژول با مصرف توان بسیار پایین، نویز کم و دقت بالا، گزینهای ایدهآل برای تجهیزات پزشکی، دستگاههای پوشیدنی، پروژههای تحقیقاتی و سیستمهای مانیتورینگ ضربان قلب محسوب میشود.
ماژول از طریق **رابط SPI** با میکروکنترلر ارتباط برقرار کرده و دارای تقویتکننده داخلی، مرجع ولتاژ، نوسانساز داخلی، مدار تشخیص قطع الکترود (Lead-Off Detection)، تقویتکننده Right-Leg Drive و سیستم تشخیص خطا است. این ویژگیها باعث کاهش قطعات جانبی و افزایش دقت اندازهگیری میشوند.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| آیسی اصلی | ADS1293 |
| نوع ماژول | ECG Analog Front-End Module |
| تعداد کانال ECG | 3 کانال |
| رزولوشن ADC | 24 بیت |
| رابط ارتباطی | SPI |
| ولتاژ تغذیه آنالوگ | 2.7 تا 5.5 ولت |
| ولتاژ تغذیه دیجیتال | 1.65 تا 3.6 ولت |
| حداکثر نرخ نمونهبرداری | 25.6kSPS |
| نویز ورودی | 7µVpp (در پهنای باند 40Hz) |
| جریان بایاس ورودی | 175pA |
| دمای کاری | -20 تا +85°C |
—
ویژگیهای کلیدی
• مبدل آنالوگ به دیجیتال 24 بیتی با دقت بالا
• پشتیبانی از ECG سه، پنج و شش لید
• ارتباط از طریق رابط SPI
• نویز بسیار پایین و مناسب برای سیگنالهای زیستی
• مصرف توان پایین (حدود 0.3mW برای هر کانال)
• دارای تقویتکننده Right-Leg Drive داخلی
• تشخیص قطع الکترود (Lead-Off Detection)
• مرجع ولتاژ و اسیلاتور داخلی
• مناسب برای تجهیزات پزشکی، پوشیدنی و مانیتورینگ سلامت
—
کاربردهای پیشنهادی
• دستگاه ثبت نوار قلب (ECG)
• مانیتورینگ ضربان قلب
• تجهیزات پزشکی قابل حمل
• سیستمهای سلامت پوشیدنی (Wearable)
• پروژههای تحقیقاتی پزشکی
• تجهیزات ورزشی و پایش سلامت
• پروژههای مبتنی بر STM32، ESP32 و Arduino
• تجهیزات مانیتورینگ بیمار
—
دیتاشیت ماژول ADS1293 :
—
