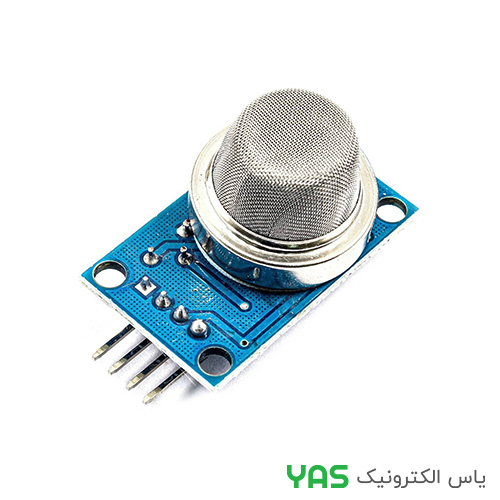

ماژول تشخیص گاز MQ-135 :
ماژول **MQ-135** یک سنسور گاز مبتنی بر نیمه‌هادی (Semiconductor Gas Sensor) است که برای **پایش کیفیت هوا (Air Quality)** و تشخیص گازهای آلاینده مانند **آمونیاک (NH₃)، سولفیدها، بنزن، تولوئن، دود، هیدروژن و بخارات آلی (VOC)** طراحی شده است. این ماژول دارای خروجی **آنالوگ (AO)** و **دیجیتال (DO)** بوده و به کمک آی‌سی **LM393** امکان تنظیم آستانه تشخیص از طریق پتانسیومتر روی برد را فراهم می‌کند. MQ-135 یکی از پرکاربردترین سنسورها در سیستم‌های پایش کیفیت هوا، خانه‌های هوشمند، پروژه‌های آردوینو و تجهیزات IoT است.
این ماژول با **ولتاژ 5 ولت DC** تغذیه می‌شود و قادر به تشخیص غلظت گازها در محدوده **10 تا 1000ppm** (بسته به نوع گاز) است. برای دستیابی به نتایج دقیق و پایدار، سنسور نیاز به **پیش‌گرمایش اولیه حداقل 48 ساعت** دارد.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع سنسور | MQ-135 Semiconductor Gas Sensor |
| گازهای قابل تشخیص | آمونیاک، سولفیدها، بنزن، تولوئن، هیدروژن، دود و VOC |
| محدوده تشخیص | 10 تا 1000ppm (بسته به نوع گاز) |
| ولتاژ تغذیه | 5V DC |
| خروجی | Analog (AO) و Digital (DO) |
| آی‌سی مقایسه‌کننده | LM393 |
| تنظیم حساسیت | توسط پتانسیومتر روی برد |
| جریان مصرفی هیتر | حدود 150 تا 180mA |
| توان هیتر | حداکثر 950mW |
| زمان پیش‌گرمایش اولیه | حداقل 48 ساعت |
| دمای کاری | -10 تا +50°C |
| نوع نصب | ماژول DIP چهار پایه |
—
ویژگی‌های کلیدی
• مناسب برای پایش کیفیت هوا (Air Quality)
• حساسیت بالا به آمونیاک، دود، بنزن، VOC و هیدروژن
• دارای خروجی آنالوگ و دیجیتال
• قابلیت تنظیم آستانه تشخیص توسط پتانسیومتر
• مجهز به آی‌سی LM393
• مناسب برای Arduino، ESP32، ESP8266، Raspberry Pi و STM32
• دارای LED نمایش تغذیه و وضعیت خروجی دیجیتال
• عمر طولانی، قیمت اقتصادی و مدار راه‌انداز ساده
—
کاربردهای پیشنهادی
• سیستم‌های پایش کیفیت هوا (AQI)
• خانه هوشمند
• سیستم هشدار آلودگی هوا
• پروژه‌های Arduino و Raspberry Pi
• تجهیزات IoT
• مانیتورینگ محیط‌های صنعتی
• سیستم‌های تهویه هوشمند
• تجهیزات آزمایشگاهی
—
دیتاشیت ماژول MQ-135 :
—
