ترانزیستور B778 TO247
- ولتاژ کلکتورامیتر دستگاه حدود 140V است
- جریان نامی کلکتور ترانزیستور 10A میباشد
- توان تلفاتی ترانزیستور نزدیک 100W اندازهگیری میشود
- نوع ساختار ترانزیستور از نوع PNP قدرت است
- پکیج قرارگیری قطعه استاندارد قدرتمند TO-3P میباشد
- محدوده دمای کاری از -55 تا 150 درجه است
- بهره جریان ترانزیستور بین 55 تا 320 گزارش شده
- فرکانس گذر ترانزیستور حدود 20MHz اندازهگیری میشود
۲۵,۰۰۰ تومان
78 در انبار
0
People watching this product now!
توضیحات محصول
ترانزیستور 2SB778
ترانزیستور 2SB778 یک ترانزیستور قدرتی از نوع PNP است که برای کاربردهای تقویت توان، درایو بارهای متوسط، مسیردهی جریان و مدارهای صوتی طراحی شده است. این ترانزیستور با توان تلفاتی بالا، جریان کلکتور مناسب و ولتاژ شکست قابلقبول، گزینهای مطمئن برای استفاده در منابع تغذیه، تقویتکنندههای صوتی کلاس AB و سیستمهای صنعتی محسوب میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | PNP Power Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | -140V |
| ولتاژ کلکتور–بیس (VCBO) | -140V |
| ولتاژ امیتر–بیس (VEBO) | -5V |
| جریان کلکتور (IC) | -10A |
| توان تلفاتی (PD) | 100W |
| بهره جریان (hFE) | حدود 55 تا 320 |
| ولتاژ اشباع (VCE(sat)) | حدود -1.5V در 5A |
| فرکانس گذر (fT) | حدود 20MHz |
| پکیج | TO-3P |
| دمای کاری | -55°C تا +150°C |
ویژگیهای کلیدی
- ترانزیستور قدرتی PNP مناسب مدارات توان
- قابلیت تحمل جریان بالا تا 10A
- ولتاژ شکست زیاد برای کاربردهای صنعتی
- پکیج TO-3P با دفع حرارت عالی
- پایداری بالا و عملکرد قابلاعتماد در دماهای زیاد
- مناسب استفاده در تقویتکنندههای صوتی حرفهای
کاربردهای پیشنهادی
- آمپلیفایرهای صوتی کلاس AB و قدرت
- منابع تغذیه خطی و سوئیچینگ
- درایور موتورهای DC متوسط
- مدارات کنترل قدرت و ابزار صنعتی
- پروژههای الکترونیکی نیازمند توان بالا
- استفاده در زوج مکمل با 2SD998

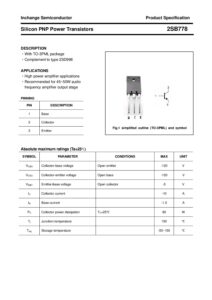

دیتاشیت ترانزیستور 2SB778 :
